来自美国的品牌 查特LNG车载瓶技术介绍

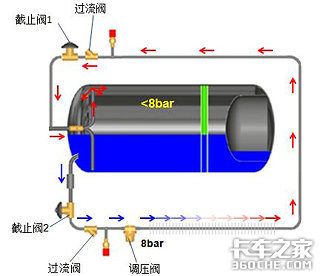

●  自增压管路工作原理：

    1、先打开截止阀1
    2、再打开截止阀2
    3、气瓶压力小于稳压阀设定压力
    4、液体丛气瓶流出进入汽化器
    5、液体加热后再回到气瓶内
    6、实现气瓶增压

    自增压管路过流阀工作原理：

    1、液相过流阀：

    假设汽化器管路断裂，液体喷出，过流阀将紧急切断管路，实现阻止液体大量泄漏的功能。

    2、液相过流阀：

    假设汽化器管路断裂，气体喷出，过流阀将紧急切断管路，实现阻止气体大量泄漏的功能。

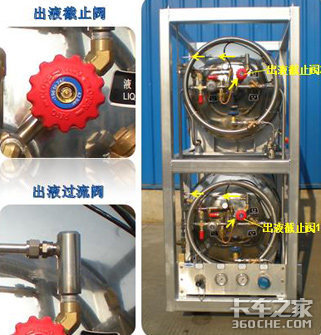

●  出液管路工作原理：

    1、打开出液截止阀1：可实现气瓶1用液。
    2、打开出液截止阀2：可实现气瓶2用液。

    出液管路过流阀工作原理：

    假设出液管路断裂，液体喷出，过流阀将紧急切断供液管路，实现阻止液体大量泄漏的功能。

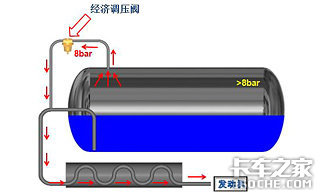

●  经济回路工作原理：

    当发动机工作时，如果瓶内的压力高于经济调压阀设定的压力时，该调压阀会自行打开经济回路，输向发动机，将瓶内气体压力快速降低到经济调压阀设定的压力下。

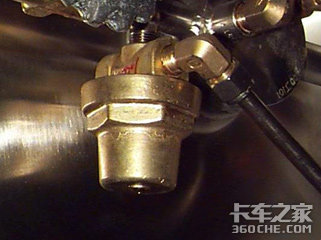

    经济调压阀：

    气瓶压力大于经济调压阀设定压力时，经济阀打开，优先使用气瓶气体，降低气瓶压力。

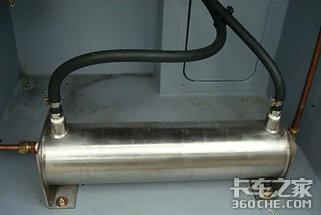

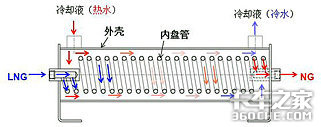

●  热交换器（汽化器）工作原理：

    利用低温液体特性，将液态天然气汽化成气态天然气的零部件。

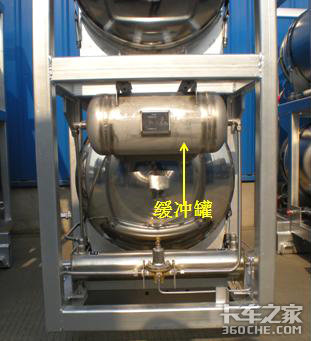

●  缓冲罐工作原理：

    缓冲罐安装在供气系统末端，内部承装气态天然气，车辆发动机在极端用气情况下，瞬时缓冲作用。

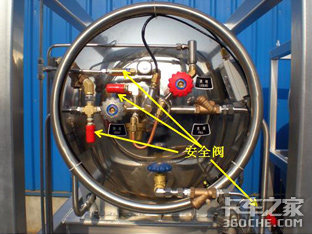

●  安全阀工作原理：

    1、气瓶一级安全阀：

    气瓶压力上升，当压力上升到安全阀设定压力，气体通过安全阀排放出气瓶，实现降低气瓶压力功能。

    2、气瓶二级安全阀：

    二级安全阀主要是在一级安全阀损坏无法排气时，起到备用排气功能。

    3、气瓶自增压管路安全阀：

    气瓶汽化器两端都设置有截止阀，如果同时关闭截止阀，液体汽化后气体膨胀600倍，当压力上升到安全阀设定压力，安全阀泄放压力，保证自增压管道安全。
