【卡车之家 原创】在自动调整臂扫盲篇的文章评论中,有卡友希望了解自动调整臂的安装过程,考虑到我们给出的安装方法的通用性,我们这里仅给出市场占有率较高的隆中二代自动调整臂的安装方法,同时我们还将顺带提出自动调整臂的拆卸和保养方法,最后将给出隆中自动调整臂的常见问题及解决方法,希望能对卡友们有所帮助。
安装方式一:(适用于客户先装自动调整臂后装气室)
图一

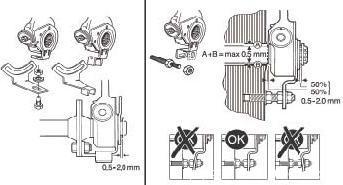

1、把自动调整臂安装在凸轮轴上。注意壳体上的箭头方向应与制动方向一致,也就是制动气室推杆向外推动自动调整臂的方向。自动调整臂壳件柄部应尽量远离气室支座,以防止后续安装气室时发生干涉(见图一)。
图二
图三
将控制臂向制动方向推动(控制臂上有箭头示意推动方向)尽量推到底端,注意自动调整臂的控制臂请匆固定。当自动调整臂安装完毕后,控制臂应处于如图所示的阴影范围内,盖板上有标识(见图二)。否则,制动时会出现控制臂与壳体干涉的现象(见图三)。
2、用隔圈、螺桂或垫片、卡簧将自动调整臂固定在凸轮轴上,此时应确保自动调整臂的轴向间隙0.50-2.00mm。
图四
3、按制动气室厂家提供的说明书安装气室,确保制动气室推杆处于初始位置。对于弹簧驻车制动气室,应使气室处于供货状态(即螺杆旋出气室),或将螺杆旋入气室使气室处于工作状态然后给气室充气保持气压在0.6MPa以上,以使气室推杆处于初始位置(见图四)。
图五
4、用SWl2扳手顺时针旋转自动调整臂端部的蜗杆六方头(注意:不能使用电动扳手,风动钻),使自动调整臂的孔与分泵推杆U形叉的定位孔自然耐正,然后将圆柱销上轻松插入U形叉孔,锁上开口销(见图五)。
图六
5、安装自动调整臂的支架将控制臂紧固在支架上(见图六)。
图七
图八

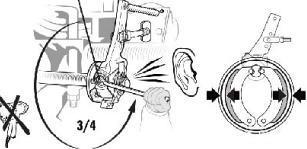

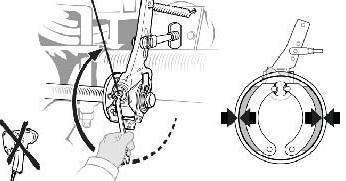

6、用扳手顺时针转动自动调整臂蜗杆六角头直至摩擦片与制动鼓接触,然后再逆时针方向转动蜗杆六角头3/4圈(反向转动时会听到咔咔声)(见图七、图八)。注意:不能使用电动扳手、风动钻!
7、施加若干次制动,制动间隙会自动调整至正常范围。调整功能可通过蜗杆六自头在制动即将结束时顺时针方向自动旋转观察到,至此安装过程结束。
