且看如何正确地安装 自动调整臂进阶篇

安装方式二：（适合于客户先安装气室后装自动调整臂）

图九

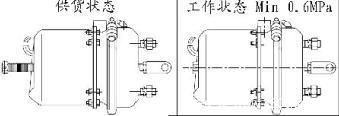

1.按制动气室厂家提供的说明书安装气室，确保制动气室推杆处于初始位置。对于弹簧驻车制动气室，应使气室处于供货状态（即螺杆旋出气室），或将螺杆旋入气室使气室处于工作状态然后给气室充气保持气压在0.6Mpa以上，以使气室推杆处于初始位置（见图九）。

图十

图十一

图十二

2.把自动调整臂安装在凸轮轴上。注意壳件上的箭头方向应与制动方向一致，也就是制动气室推杆自外推动自动调整臂的方向（见图十）。将控制臂向制动方向推动（控制臂上有箭头示意推动方向）尽量推到底端，注意自动调整臂的控制臂请勿固定。当自动调整臂安装完毕后，控制臂应处于如图所示的阴影范围内，盖板上有标识（见图十一）否则，制动时会出现控制臂与壳体干涉的现象（如图十二）。

图十三

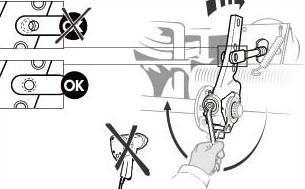

3.用SW12扳手顺时针旋转自动调整臂端部的蜗杆六方头（注意：不能使用电动扳手，风动钻），使自动调整臂的孔与分泵推杆U形叉的定位孔自然对正，然后将圆柱销上轻松插入U形叉孔，锁上开口销（见图十三）。

4.用隔圈、螺栓或垫片、卡簧将自动调整臂固定在凸轮轴上．此时应确保自动调整臂的轴向间隙0.50-2.00mm。

图十四

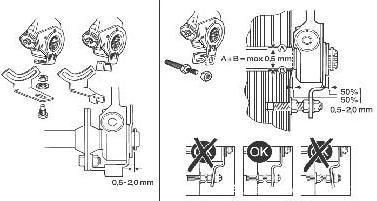

5.安装自动调整臂的支架，将控制臂紧固在支架上（见图十四）。

图十五

图十六

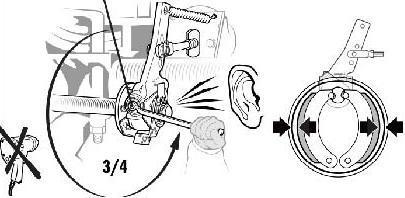

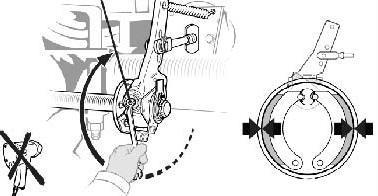

6.用扳手顺时针转动自动调整臂蜗杆六角头直至摩擦片与制动鼓接触，然后再逆时针方向转动蜗杆六角头3/4圈（反向转动时会听到咔咔声）（见图十五、图十六）。注意：不能使用电动扳手、风动钻！

7.施加若干次制动，制动间隙自动调整至正常范围，调整功能可通过蜗杆六角头在制动即将结束时顺时针方向自动旋转观察到，致此安装过程结束。
