● 安装自调臂 支架是重点
箭头所指的是自动调整臂的调节臂
自动调整臂和普通调整臂最大的不同是多了一个控制臂,而且控制臂相对于车桥是不能动的,所以为了固定控制臂,需要在车桥上安装一个单独的控制臂支架,只有这样才能保证自动调整臂实现自调整的功能。
此物品为调节臂固定支架
固定支架的安装接口是一个圆弧形,可以通过凸轮轴支架上的两颗螺栓固定。支架分为两种,编号156是左,155是右,不要装错。此步骤还需注意,必须通过下侧和内侧的两颗螺栓固定支架,如果装错是不能同时使用两颗螺栓固定的,这点我们也是装错一次后才发现的问题。

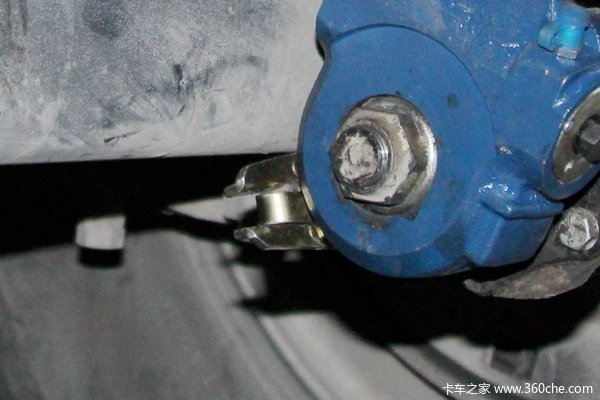

安装完成后调节臂必须卡在支架内
装好支架后,把调整臂安装到制动凸轮轴上。此步骤需要注意,自动调整臂的调节臂必须卡在支架内。然后上紧固定螺母,装好气室推杆和回位弹簧,安装完成。需要注意的是调整臂工作方向不能装反,否则会导致迅速损坏,工作方向在调整臂上有箭头标示。

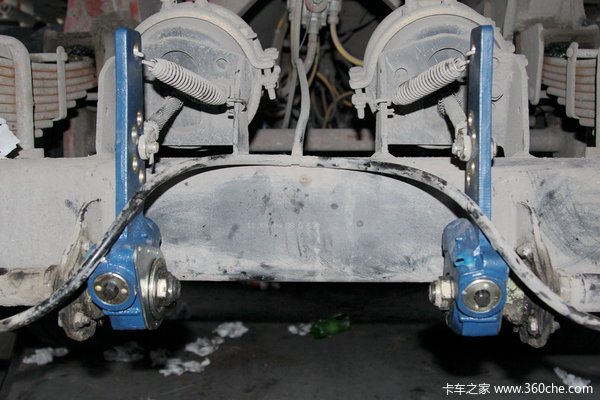

六个调整臂依次装好
挂车一共有六个调整臂,安装方式都一样,在此就不一一介绍了。另外此种调整臂不分左右,调节臂在内侧或者外侧都不影响使用。
