东风天龙14档箱咋操作? 看了视频就明白

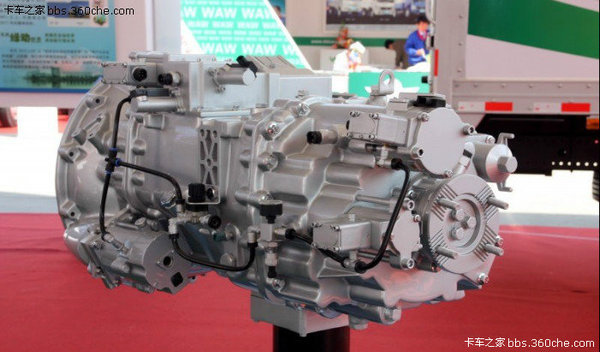

【卡车之家 原创】DT14系列14挡变速箱东风汽车商用车技术中心在发动机、变速车桥一体化设计思路指导下推出的第一款重型变速,是东风与沃尔沃合作之后的首个成果。DT14系列变速沿用了沃尔沃14档手动变速的技术,它采用全同步器换挡形式,单H操纵顶盖及前后副箱气控换挡方式,操纵简单,挡位清晰。

东风天龙14档箱咋操作? 看了视频就明白

DT14系列变速目前已知的型号有DT1420\DT1422\DT1425三种,分别表示输入扭曲2000、2200、2500N.m。其中DT1425在天龙旗舰上已有装载,DT1420装配天龙启航版上。

之前天龙新启航版上搭载的是法士特变速箱,新增的dCi11+DT1420+德纳车桥的组合刚刚面世不久,如果卡友不熟悉这款14档箱的操作,不妨看视频学习一下。

●  DT1420变速箱

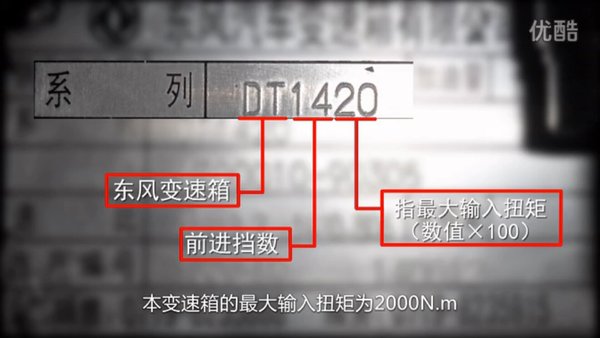

首先来看看DT1420变速箱的命名方式,DT代表东风变速箱,14代表该变速箱有14个前进档位,20表示变速箱的最大输入扭矩为2000N.m。DT1420变速箱拥有两种速比可选,装载在天龙新启航版上的是头档13.70速比的那款。

东风天龙14档箱咋操作? 看了视频就明白

东风天龙14档箱咋操作? 看了视频就明白

DT1420变速箱的额定输入扭矩/转速为2000N.m/1400rmp,变速箱净重390kg,总长1018mm,加油量14L带取力器时加油量增加0.5L。

东风天龙14档箱咋操作? 看了视频就明白

东风天龙14档箱咋操作? 看了视频就明白

东风天龙14档箱咋操作? 看了视频就明白

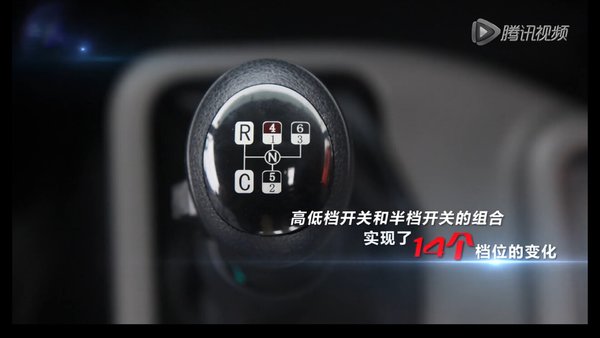

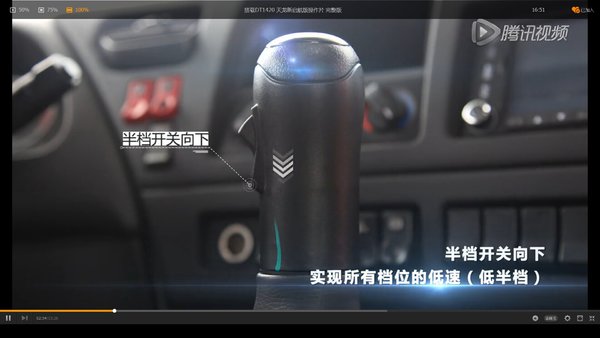

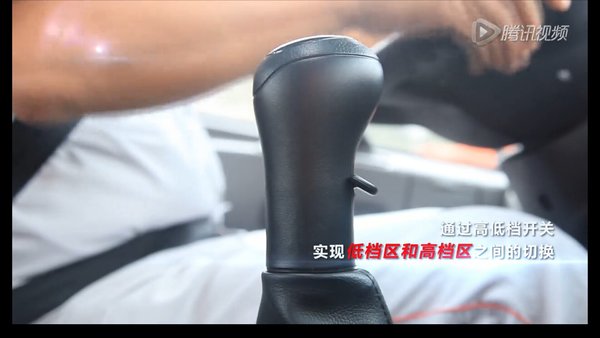

DT1420变速箱通过高低档开关和半档开关的组合,达到14个档位的变化。

东风天龙14档箱咋操作? 看了视频就明白

东风天龙14档箱咋操作? 看了视频就明白

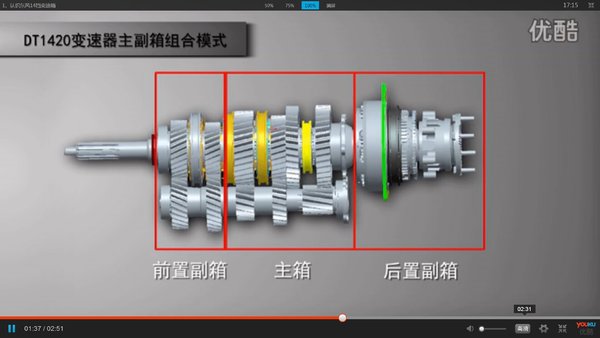

DT1420是2x4x2结构变速箱,常规16档,因为有2个档位速比相近,所以屏蔽掉2个档位,成了14档变速。主箱有4个前进档,1个倒档,前置副箱控制半档操作,后置副箱控制高低档操作。
