天然气是生活中不可或缺的能源之一，它的输送方式分为气态外输与液态外输，下面就让我们以中国海油浙江LNG接收站为例，一起科普一下天然气的输送方式吧~

它是一种清洁的化石能源

它不含一氧化碳

万一泄漏，会立刻向上扩散

不易积聚形成爆炸性气体

它是城镇燃气

工厂发电

工业制造

交通运输的

“食粮”

它就是天然气

天然气的优点有哪些

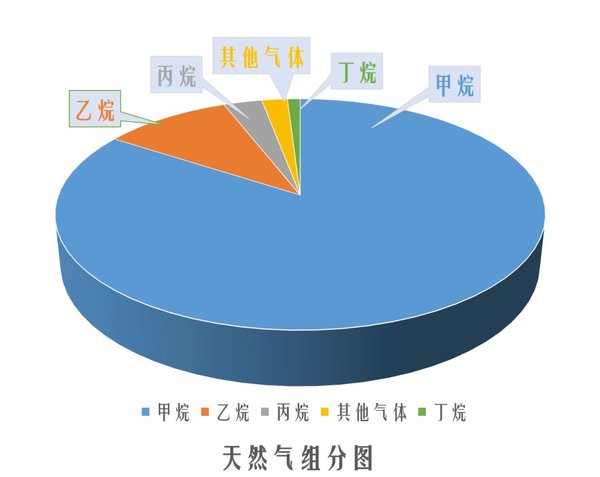

1.天然气的主要成分是什么？

天然气是一种多组分的混合气体，主要成分是烷烃，其中甲烷占绝大多数，另有少量的乙烷、丙烷和丁烷。

此外一般还含有硫化氢、二氧化碳、氮和水气，以及微量的惰性气体，如氦和氩等。

在标准状况下，甲烷至丁烷以气体状态存在，戊烷以上为液体。

2.天然气有哪些输送方式？

分气态外输与液态外输。

接下来小编就以中国海油浙江LNG接收站为例，给大家讲讲天然气输送方式。

气态外输·管道外输

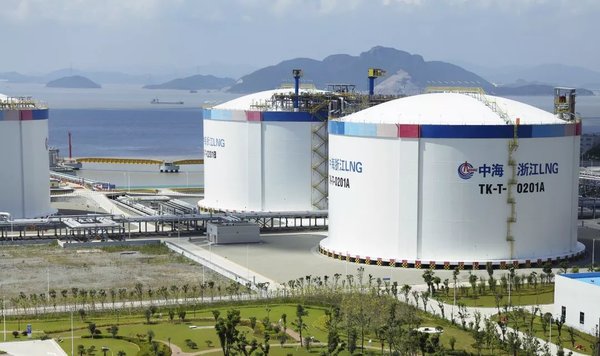

LNG储罐

作为存储LNG的地方

它是LNG接收站的核心工程

单个储罐的容积有16万立方米

宛如一座大山伫立在接收站

通过储罐里的低压泵

LNG输送到了

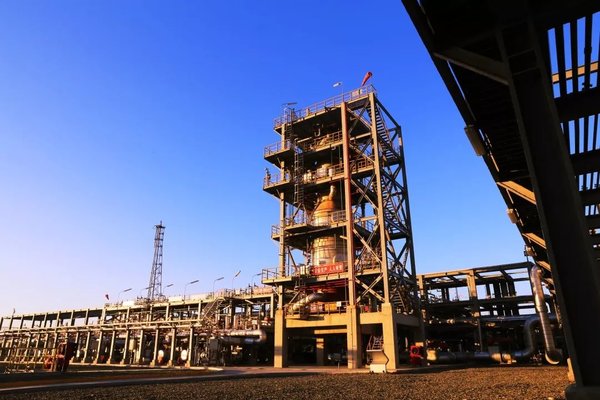

再冷凝器

作为LNG接收站的心脏

它既能回收BOG蒸发气

控制LNG储罐的压力

又能作为LNG的缓冲罐

从它的肚子里出来

LNG就到了

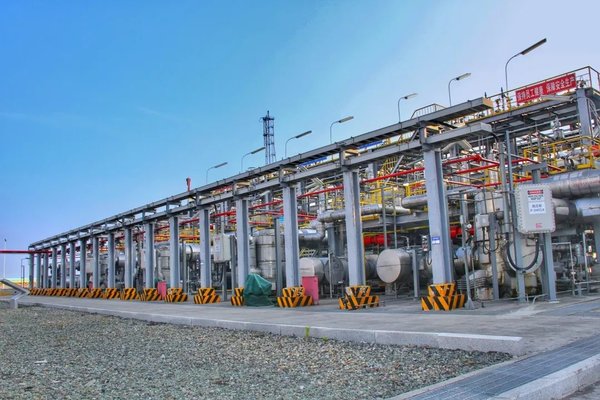

高压泵

作为加压LNG的多级离心泵

它能把压力约7公斤的LNG

加压到约80公斤

然后

高压的LNG通过管道

输送到了

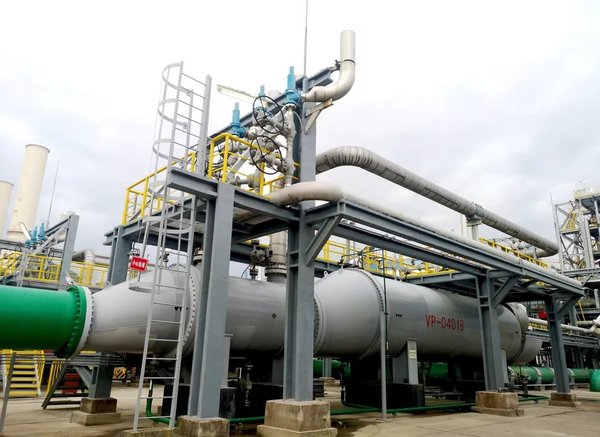

IFV

SCV

作为将高压LNG加热成气体的设备

IFV

丙烷蒸发后与LNG换热

再与海水换热

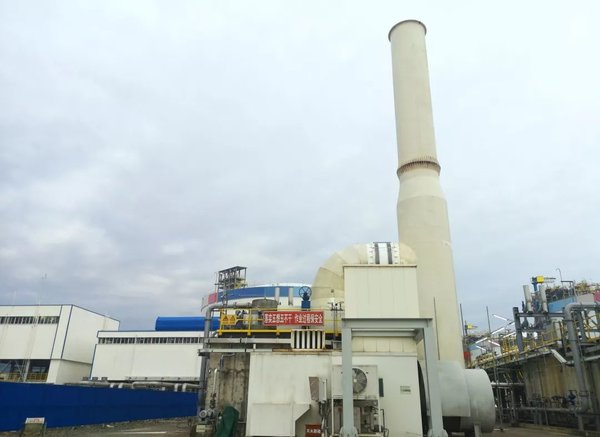

SCV

LNG进入水浴中的换热管

IFV或者SCV汽化后的常温天然气

最终来到了

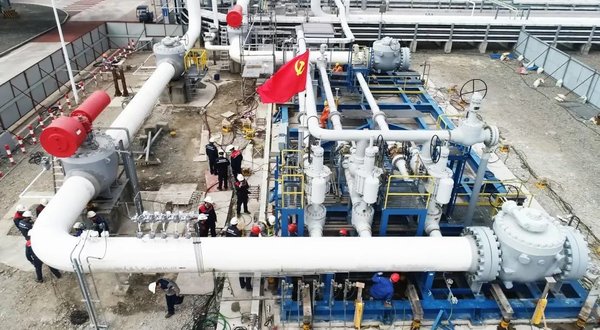

计量橇

作为气态外输的最后一道关卡

它承担了计量外输量的任务

它的名字叫做超声波流量计

经过它之后

天然气进入到了下游管网

就不属于咱们的接收站啦

接下来重点介绍液态外输

液态外输非常特别

利用槽车进行外输

液态外输·槽车外输

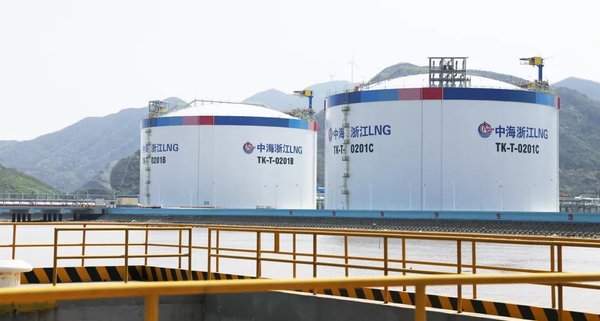

LNG储罐

相比气态外输

液态外输就简单多啦

它同样从LNG储罐出货

然后直接来到了

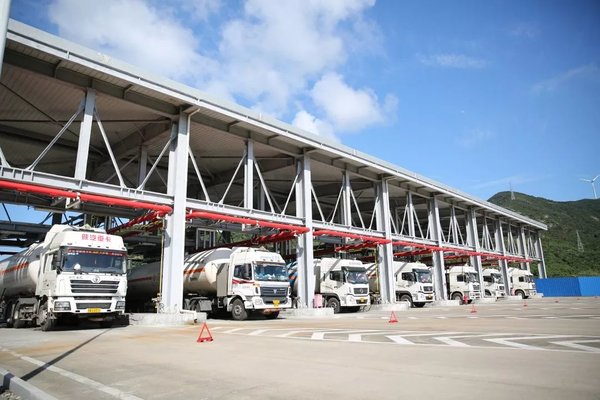

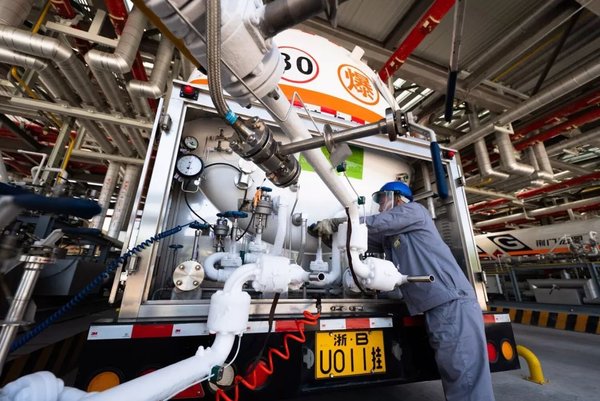

LNG槽车橇

在这里

一辆辆的LNG槽车

驶入又驶出

装车过程

在装车员与司机的辛勤劳动下

LNG槽车满载而归

跋山涉水

将清洁能源LNG

送往千家万户
