●  ABS/ASR-D 系统的诊断

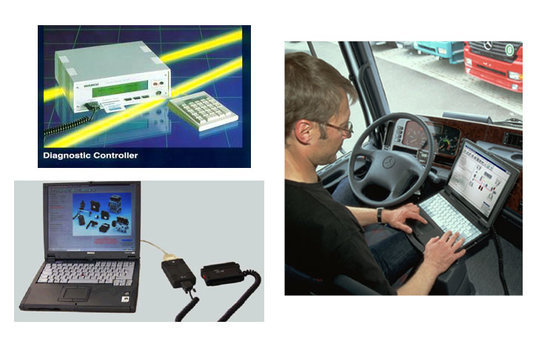

    WABCO可提供四种诊断方法：

    1、诊断仪诊断：诊断仪：446 300 320 0；诊断线：894 604 303 2；诊断卡：446 300 732 0；传感器检测仪：446 300 350 0；传感器检测卡：446 300 601 0

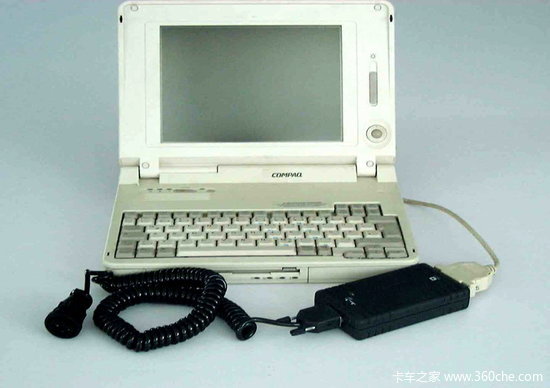

    2、PC诊断：诊断线：894 604 303 2；转换器：446 301 021 0；笔记本电脑。

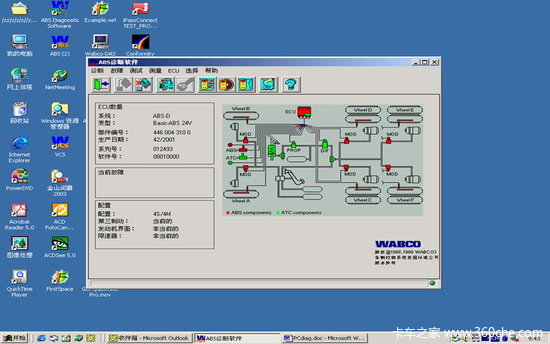

PC 检测工具

    3、便携式诊断仪诊断：诊断仪：446 300 410 0；诊断线：894 604 303 2

    4、闪码诊断

    ABS 的故障分类：

    目前故障：打开点火开关，ECU所能识别的ABS系统中的故障。即ABS元件的电气故障，如：传感器断/ 短路，电磁阀断/ 短路，ECU故障 ，电压高/ 低等。

    储存故障：曾经出现过，在点火开关关闭后，记忆在ABS ECU中的故障。储存故障是以前出现过的故障，不会使ABS报警灯亮。储存故障可自动由ECU定期清除。

    非系统本身故障：装配时产生的人为故障。如传感器、电磁阀导线错配；电磁阀的由于气路的脏物卡住等。

    特别注意：传感器间隙大，不管是否修好，只要ECU断电就作为储存故障出现。车停后ECU不断电传感器间隙大就是当前故障。

    故障诊断方法

    在ECU到ABS指示灯的方向引出接地线(或接地开关)，打开点火开关，将接地线或接地开关接地1秒，然后断开。1.5 秒后指示灯会闪，数闪的次数，确定闪码。一个闪码代表一个 故障，一个闪码分两组，第一组可以闪1－8次，第二组可以闪1－6 次，每个码间隔1.5 秒。每组之间间隔4秒。
根据闪码对照闪码表确定故障。

    确定是目前故障还是储存故障：若是目前故障，灯将重复显示一种代码；若是储存故障，显示不同的故障代码，然后灯熄灭。

    闪码诊断：闪码表

    清理储存故障

    清理储存故障的前提条件是无目前故障存在。方法是：将接地线或接地开关接地至少3秒，观察ABS指示灯是否快速闪8次。

    如果快速闪8次并随后闪出系统代码，说明储存故障已被清理；如果未快速闪8次，只闪出系统代码，说明储存故障未被清理。重新步骤1。

    如果仍不能清理，说明系统有目前故障，需要进行故障诊断闪码操作，并对目前故障进行修理，然后再进行清理储存故障闪码操作。

    系统再格式化

    接地线或接地开关接地3－6.3秒，在第三次系统代码闪出之后，将接地线接地3次，每次接地时间大于0.5秒，每次之间的间隔小于3 秒。指示灯会快速闪4次，随后闪系统代码，即表示格式化成功。

    注：该方法用于ASR/Retarder 再格式化。
