图文讲解法士特双中间轴全同步器变速器

●  二轴的装配流程图

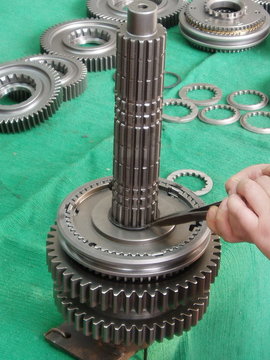

    取卡环装入卡环槽内，注意卡环开口处对准六角键，保证其穿动自如。装入一二挡同步毂，保证与前一步装入的同步器一侧组件相啮合，并用卡环固定。注意，同步毂内花键宽槽对准二轴六角键。推动六角键穿过同步毂。

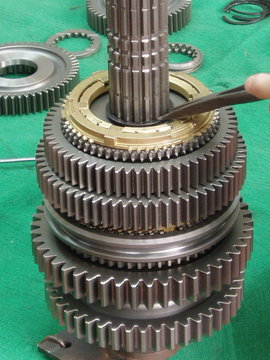

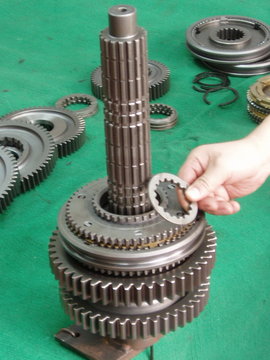

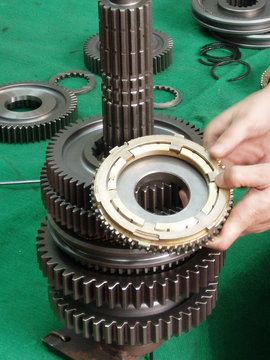

    取同步器组件装入二轴，使其与同步毂啮合。取一面有凸台的花垫，凸面向下套入二轴，在二轴第四个环槽内转一齿距，推动六角键穿过平垫。

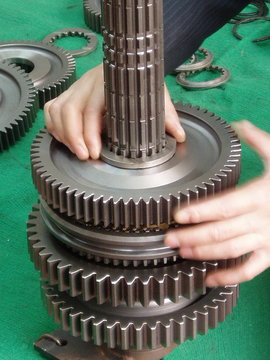

    取二轴二挡轮，凹槽一面向下套入二轴，使其与同步器相啮合。取二轴花垫，在二轴第五个环槽内转动一齿距，推送六角键，使其穿过花垫。

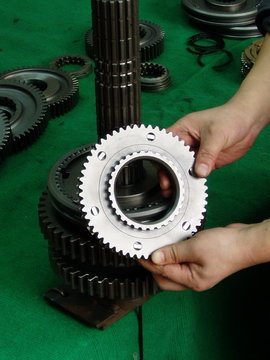

    取二轴三档齿轮，啮合齿一面向上装入二轴。取一面有凸台的花垫，凸面向上装入二轴，在二轴第六个环槽内转一齿距，推送六角键，使其穿过花垫。取三四档同步器一侧组件装入二轴并与三档轮啮合。

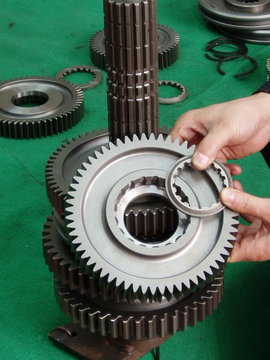

    取卡环固定同步器一侧组件。取同步毂，同步毂宽槽对准六角键装入二轴并与同步器组件啮合。

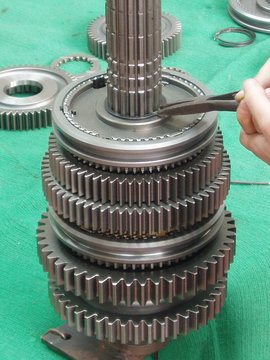

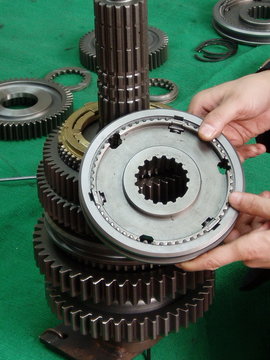

    取卡环固定同步毂。取同步器另一侧组件，使之与同步毂啮合。

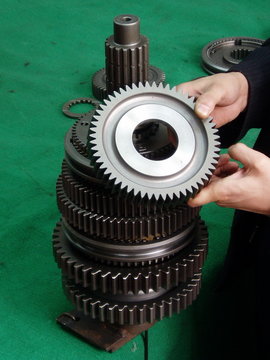

    取一面有凸台的花垫，凸面向下装入二轴，在二轴第七个环槽内转一齿距，推送六角键，使其穿过花垫。取二轴四档轮，有啮合齿的一面向下装入二轴。
