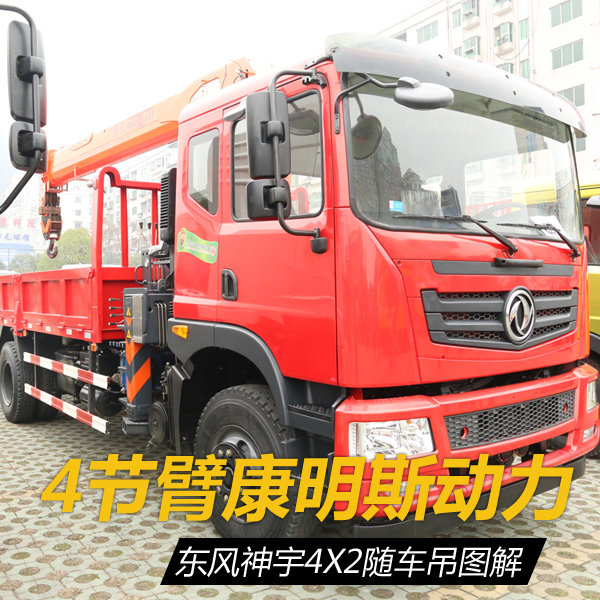

搭载康明斯动力 东风四节臂随车吊图解

【卡车之家 原创】东风神宇作为东风特商的子公司,一直致力于专用车底盘的制造,专用车的底盘产品涵盖了高空作业车混凝土搅拌车、环卫车、随车吊等多种车型。随车吊是特种专用车重要组成部分,为货物的装卸提供了便利,近日小编就实拍了一款东风神宇的4节臂随车吊。

搭载康明斯动力 东风四节臂随车吊图解

●  4节直臂 T702平顶驾驶室

搭载康明斯动力 东风四节臂随车吊图解

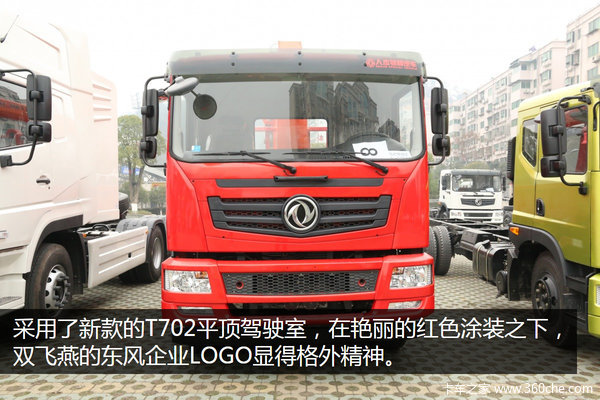

这款随车吊采用了新款的T702平顶驾驶室,在艳丽的红色涂装之下,双飞燕的东风企业LOGO显得格外精神。驾驶室的顶部安装了遮阳板,能够有效的遮挡阳光,使驾驶员行车过程中视线更清晰。

搭载康明斯动力 东风四节臂随车吊图解

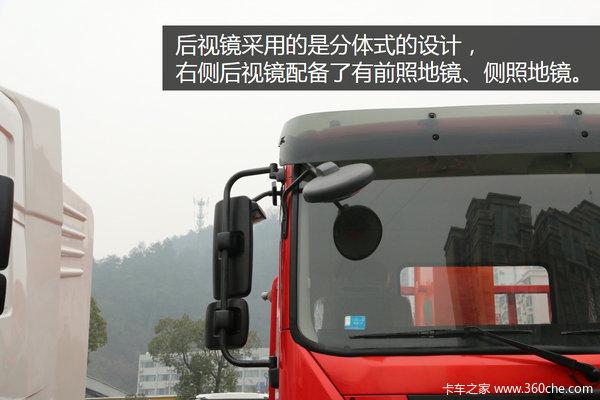

后视镜采用的是分体式的设计,右侧后视镜配备了有前照地镜、侧照地镜,有效的减少了驾驶员的视觉盲区,提高了行车的安全性。

搭载康明斯动力 东风四节臂随车吊图解

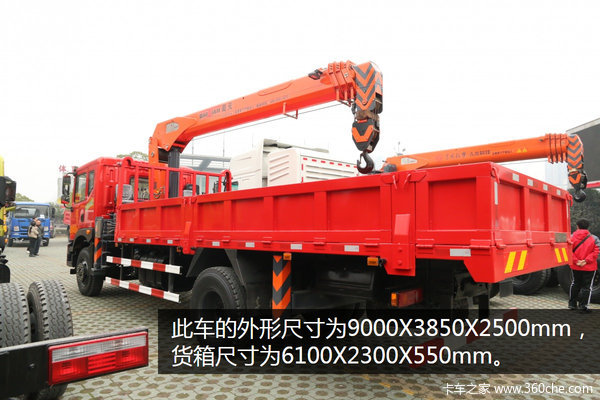

随车吊一般是由载货车底盘、随车吊配件、货箱、取力器、吊机等组成。这款随车吊是在东风神宇4X2的底盘基础上改装而成的,外形尺寸为9000X3850X2500mm,货箱尺寸为6100X2300X550mm,轴距5100mm,整车的总质量为16000kg。

搭载康明斯动力 东风四节臂随车吊图解

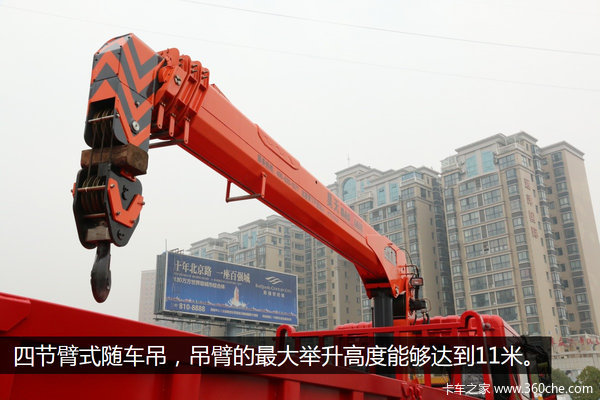

吊机结构采用了国内知名的昊天品牌,此车属于四节臂式随车吊,在装卸货物时根据具体的需求调节伸缩臂的长度,吊臂的最大举升高度能够达到11米,工作效率高使用寿命长。

搭载康明斯动力 东风四节臂随车吊图解

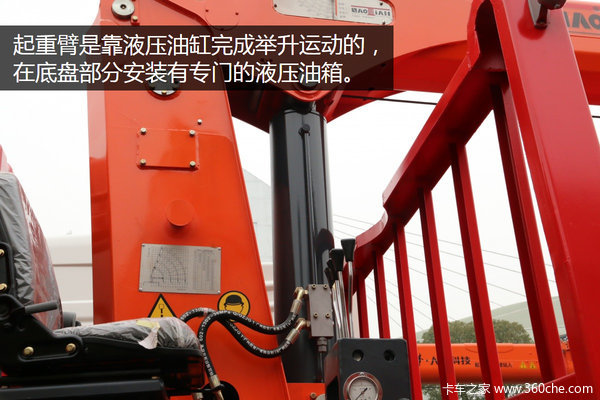

起重臂是靠液压油缸完成举升运动的,在底盘部分安装有专门的液压油箱,提供给举升所需的液压油。

搭载康明斯动力 东风四节臂随车吊图解

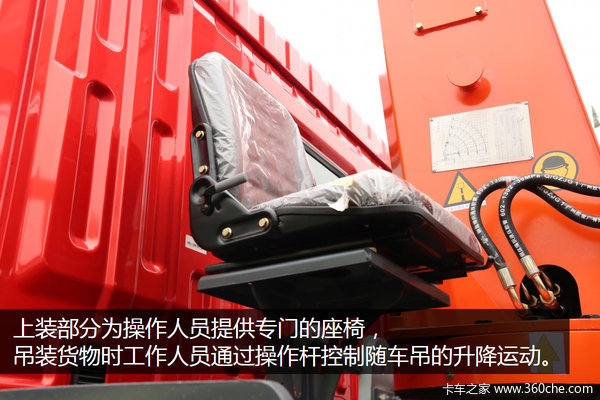

上装部分为操作人员提供专门的座椅,装载货物时工作人员能够通过操作杆控制随车吊的升降运动;工作平台采用了旋转式的设计,保证了起重臂在工作过程中更加灵活,操作的范围更广。

搭载康明斯动力 东风四节臂随车吊图解

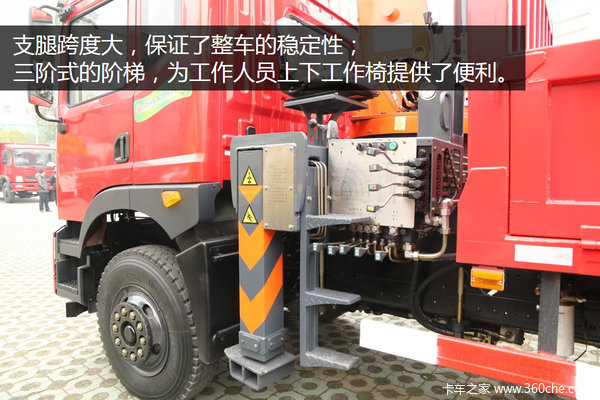

采用了新型H型液压支腿,并且每个支腿可单独调节以保证车架水平,支腿跨度大,保证了整车的稳定性;在车身还有三阶式的阶梯,为工作人员上下工作座椅提供了便利。

搭载康明斯动力 东风四节臂随车吊图解

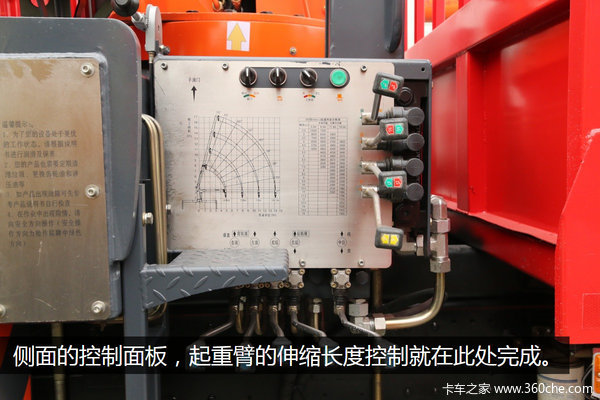

这是该车的控制面板,起重臂的伸缩长度控制就在此处完成,此外液压支腿也通过指定的操作杆进行调整;在此处还有工作灯与喇叭的控制按钮,随车吊夜间工作时工作灯起到照明作用。
