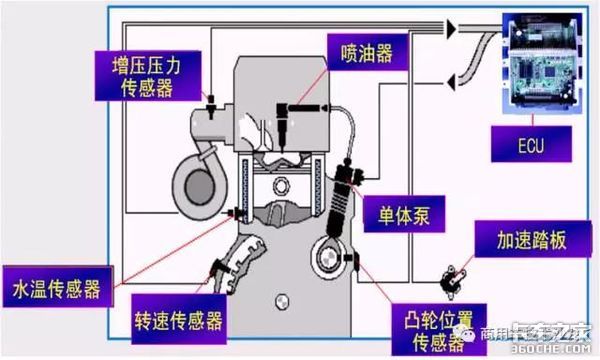

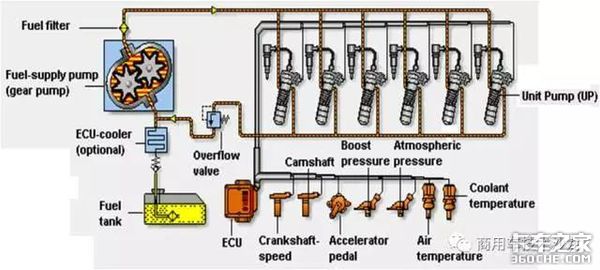

电控系统在发动机上布置

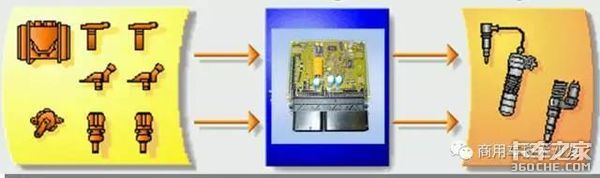

电控系统组成
传感器控制单元(ECU)电控单体泵

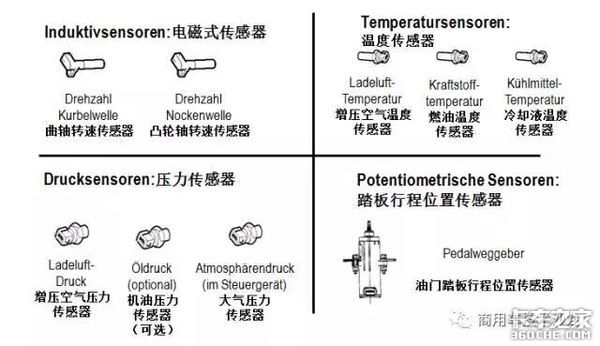

各传感器分类及功能介绍:

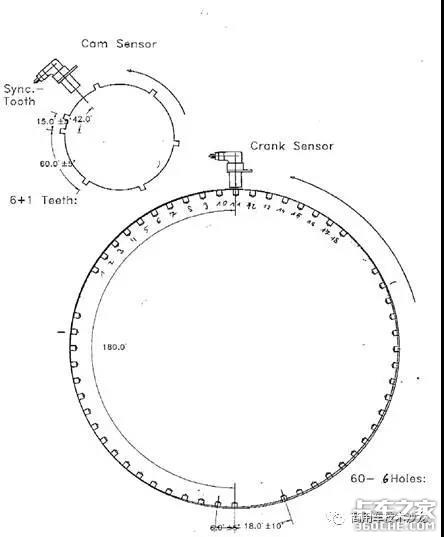

凸轮轴转速传感器:
● 确定上止点;
● 可以作为曲轴传感器的备用功能。
曲轴转速传感器:
● 确定发动机转速及发动机的位置;
● 可作为凸轮轴传感器的备用。
凸轮轴传感器-在起动过程中提供上止点位置;用曲轴传感器,需要15S时间找上上点位置;
增压空气压力传感器
避免碳烟生成,在较低的增压压力时限制喷射量。
机油压力传感器(可选)
监控机油油压力,保护发动机,在较低的油压下停车。
大气压力传感器
保护增压器-在高原行驶时,可通过降低发动机功率,来保护发动机。
增压温度传感器
感应空气量,确定空气的密度,优化喷射量和喷油定时。
燃油温度传感器
用于喷射量的修正。
冷却液温度传感器
在发动机温度过高时保护发动机,并且在冷起动和环境温度过低时,优化喷油量和喷油定时。

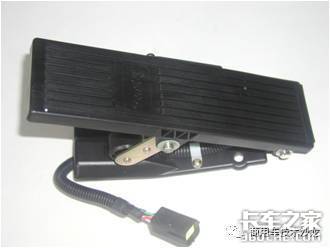

踏板行程位置传感器
将驾驶者对车辆加速性的期望传递给控制单元(ECU)

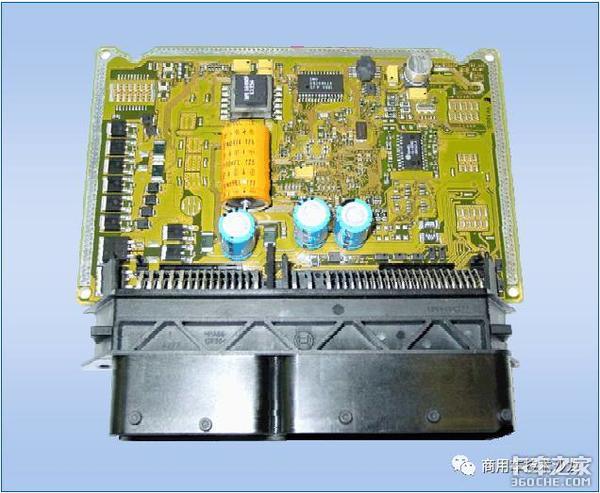

控制单元有两个接口一个接发动机,一个接整车,环境压力传感器装在此内。
发动机控制功能
● 发动机起动
● 怠速控制器,在冷天提高怠速
● 扭矩控制器
● 转速控制器
● 中间转速控制器,主要用于工程机械
● 高怠速控制器
● 最大扭矩限制
● 冷起动辅助控制
● 发动机保护-根据冷却水温度限制发动机功率

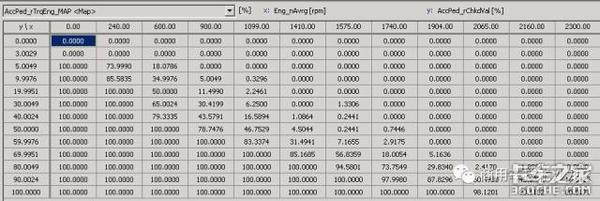

扭矩控制器

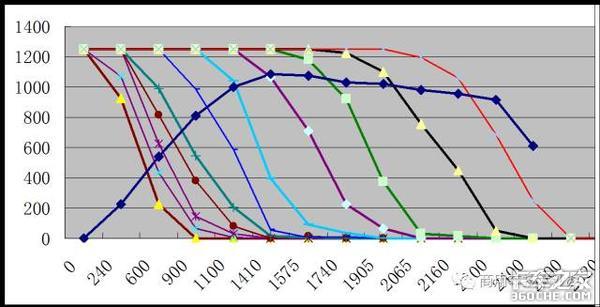

转速控制器

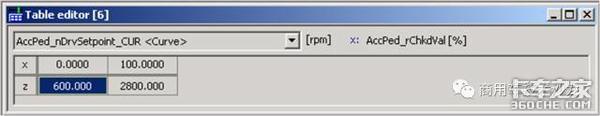

转速设定
调速率设定
整车控制功能
● 自动巡航控制
● 最大车速限制
● 发动机排气制动
● 自诊断
● 故障灯报警
● ISO 9141接口
● CAN SAE 1939接口
电控单体泵

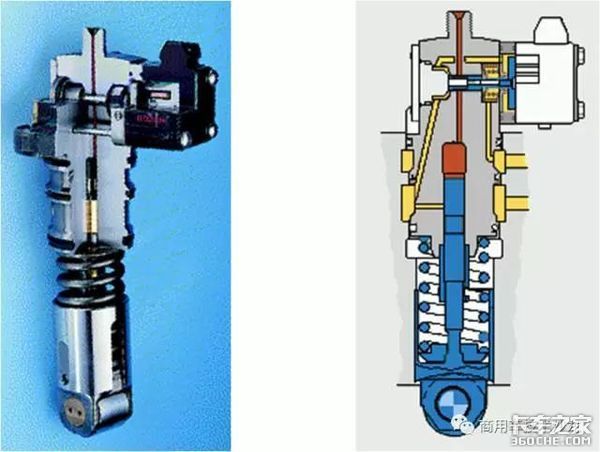

单体泵结构

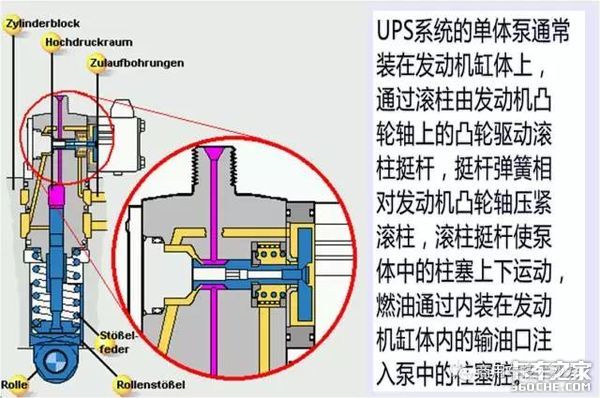

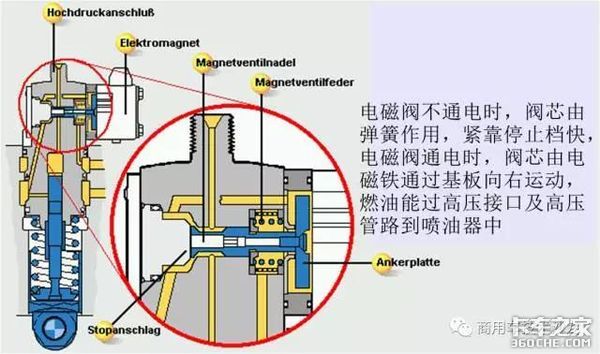

静止状态

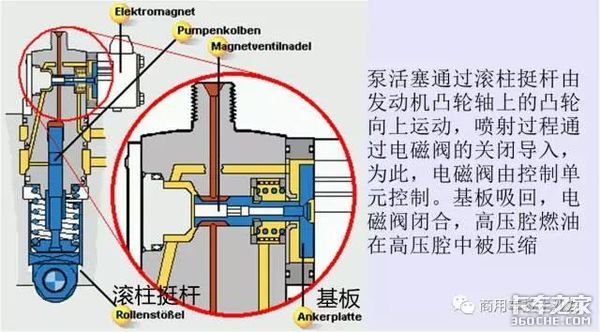

压缩

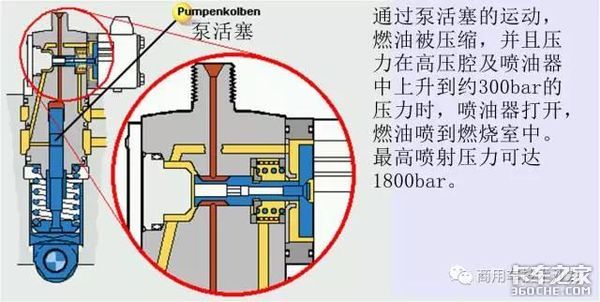

喷射

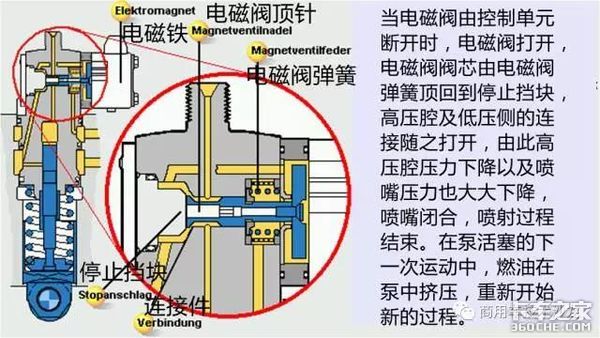

喷射结束
