前两期文章中，我们了解了解放原厂智能诊修系统和手机诊断仪，设备我们了解清楚了，接下来请师傅们一起了解一下，手机诊断仪跟手机、卡车如何进行连接。

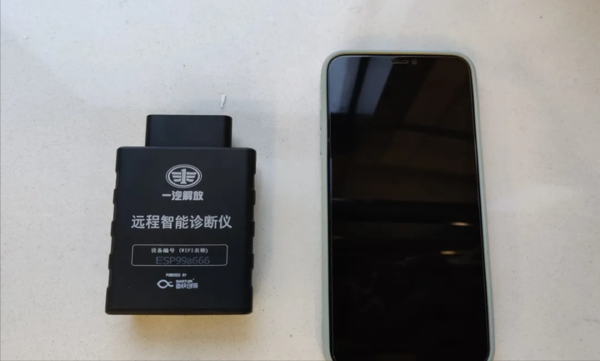

【鱼快卡车 原创】诊断仪的使用相对比较简单，诊断仪实际就是诊断工作的连接设备，能做的就是将手机和车辆连接，通过手机来检测车辆。

▎插入通电 轻松连接

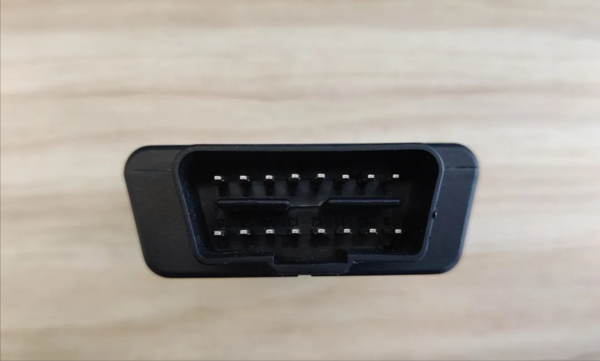

当出现故障的卡车进入服务站，驶入维修工位后，不用断电，只需要停车熄火，然后将手机诊断仪插在卡车的OBD口上，插入时请注意上下方向别弄反了。

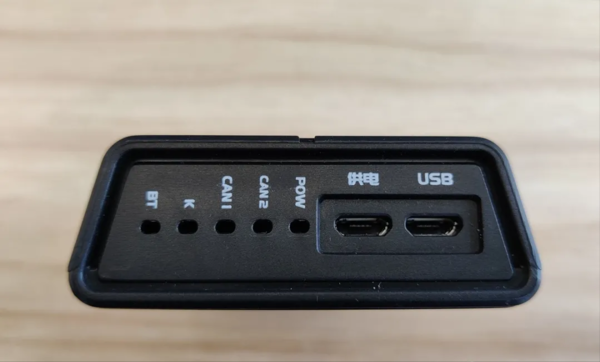

将车钥匙拧到“ON”挡位，在诊断仪尾部有个“POW”灯是否点亮红色，这里需要注意全部灯闪三下蓝色后POW灯亮红色才是正常情况，红色小灯亮起则是连接正常，如果灯不亮，需要重新插拔诊断仪或重新通电，直到POW灯点亮才成功。

当诊断仪底部CAN灯点亮蓝色灯，表示CAN线通讯控制器已经连接成功，这时候一般会CAN1和CAN2轮流亮蓝灯，这就表示CAN1线和CAN2线轮流查询连接工作，而K点亮蓝灯则表示K线连接。（因为手机诊断仪采用两种路径连接，CAN线和K线，所以不同的车有不同的连接路径，操作都是一样的。）

当BT灯亮起蓝色灯以后，即表示App跟手机诊断仪已经蓝牙连接。

▎解放行服务版 内置诊修功能

手机诊断仪的操作端集成在解放行服务版App（维修青岛解放卡车）和解放智行App（维修长春解放卡车），不需要单独下载App，使用App时不需要注册诊修功能的账号密码，用解放行/解放智行原有账号密码就可以登录。

手机与诊断仪连接

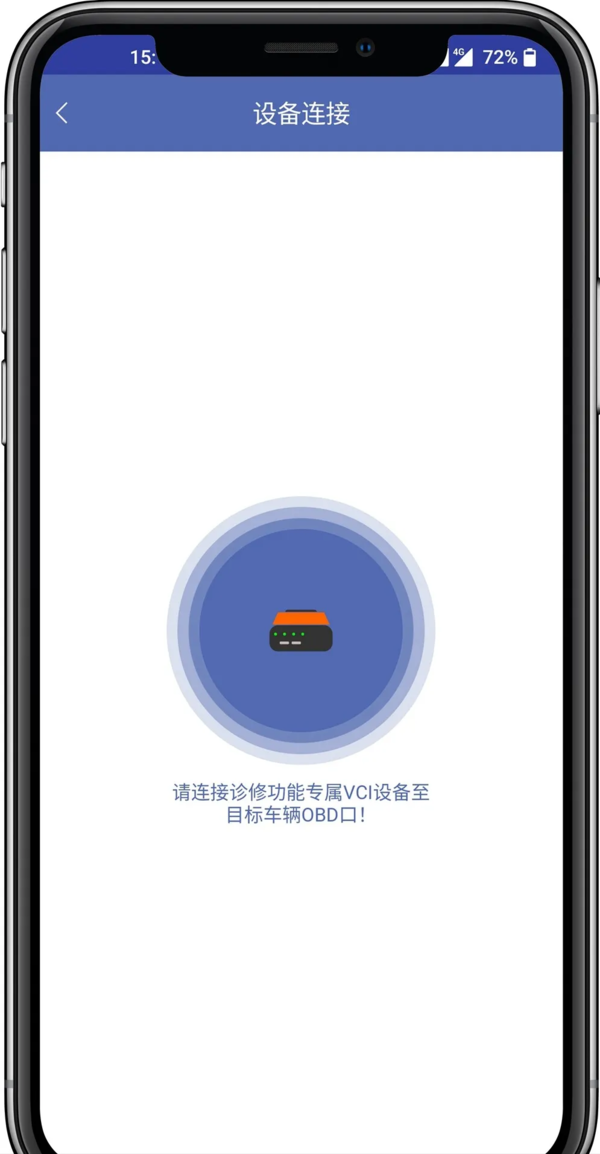

打开App，在“我的”选项中找到手机诊断仪，点开，点击中间蓝色圆圈按钮，进入手机诊断仪连接界面；

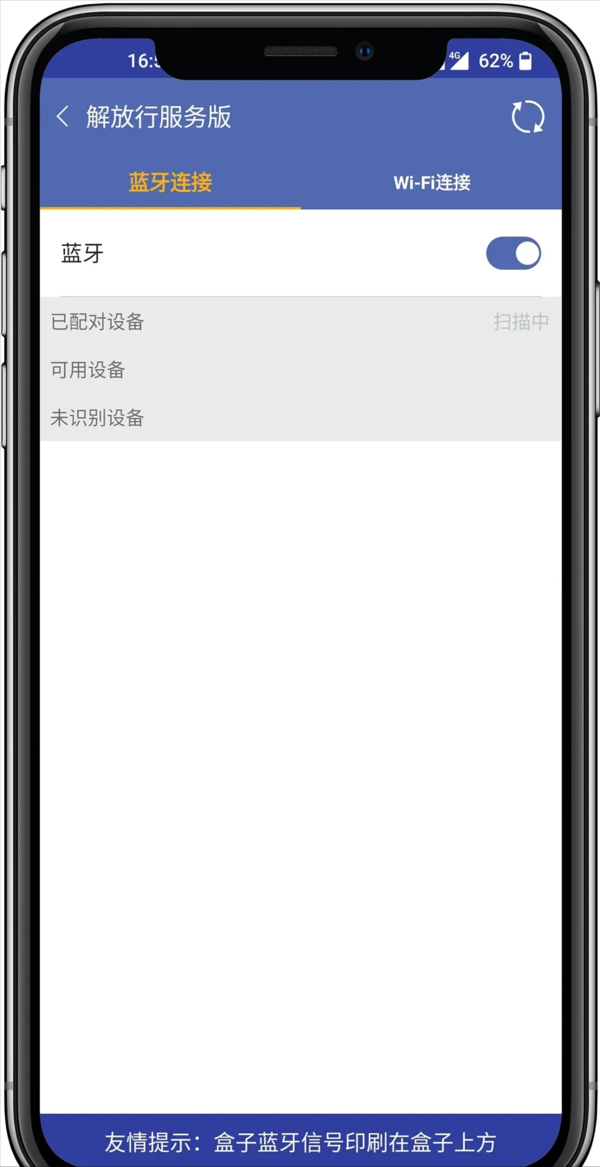

搜索蓝牙信号，蓝牙信号会出现在可用设备列表；

选中已经配对列表中的设备号进行配对，最后选中“已配对”列表中的蓝牙号进行连接即可。

诊断仪与车辆连接

首先，点击“智能诊修”图标；

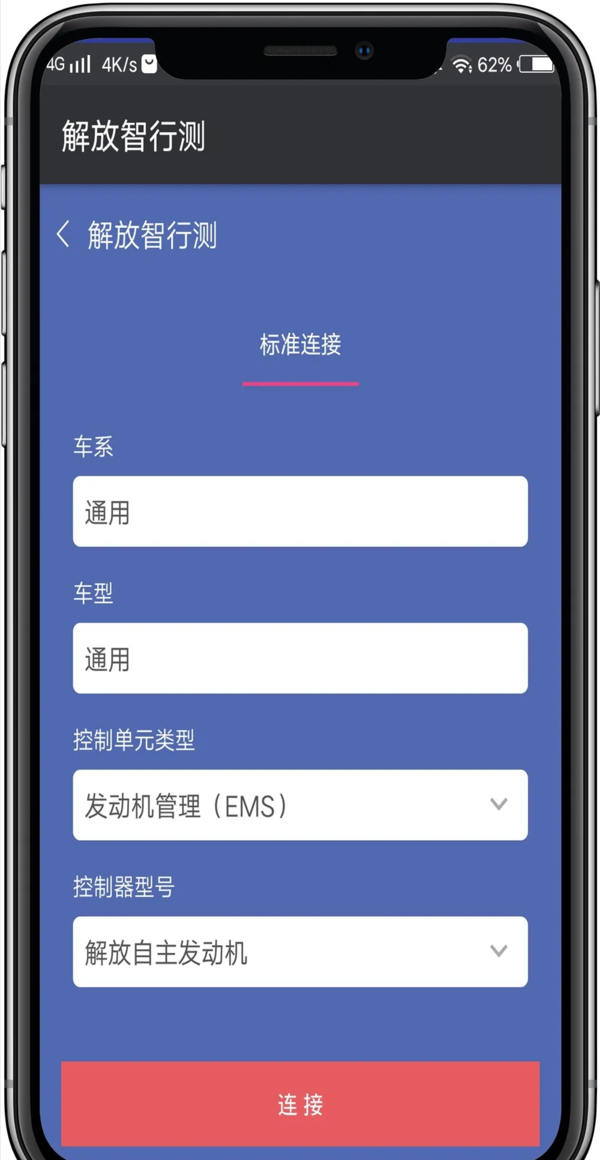

接着选择要连接的控制器，一般来说这一步都是自动连接，如果没有自动连接，再手动选择；

第三步，点击“连接”按钮进行控制器的连接；

第四步，连接成功后即可进入诊修界面。

●  编后语

智能诊修手机诊断仪的连接操作可以说非常简单，基本功能就跟我们平时连蓝牙耳机差不多，而在打通手机、诊断仪和卡车控制器之后，只需要按照文章中介绍的步骤进行相关的点击查询即可。下一期文章，我们来了解诊修操作，敬请期待。（文/卡家号：鱼快卡车社区）
