玉柴天然气发动机结构原理与使用保养

    【卡车之家 原创】之前,我们针对天然气产品向大家做了一个系统地介绍,其中包括:潍柴锡柴、重汽等天然气产品的介绍。其中,天然气发动机 产品的系统结构工作原理基本相同。今天,小编再把网上搜到的有关玉柴天然气发动机产品的介绍整理分享给大家,供大家参考,详细信息请以官网发布的为准。

玉柴天然气发动机结构原理与使用保养

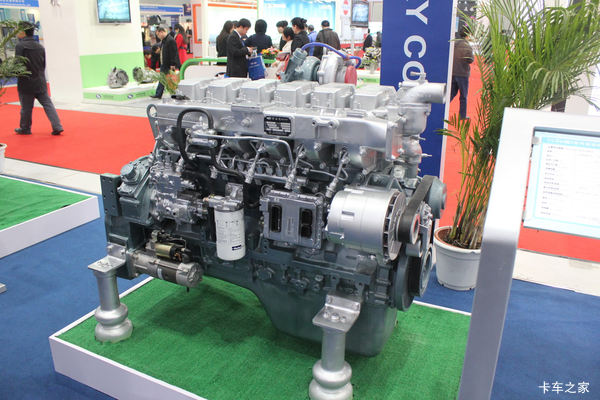

    玉柴天然气发动机实拍图:
    http://product.360che.com/m31/7871_pic.html

●  CNG发动机ECI EPR系统原理

玉柴天然气发动机结构原理与使用保养

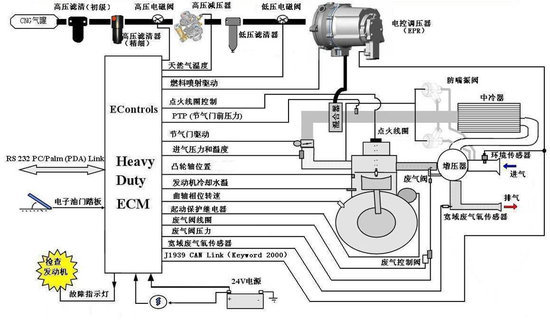

增压CNG发动机工作原理图

玉柴天然气发动机结构原理与使用保养

自然吸气CNG发动机工作原理图

    从CNG发动机工作原理图可看出,该发动机基本原理为:

    高压的压缩天然气从储气钢瓶出来,经过天然气滤清器过滤后,经高压电磁阀进入高压减压器,高压电磁阀的开合由ECM控制,高压减压器的作用是将高压的压缩天然气(工作压力200bar-30bar)经过减压加热将压力调整至7bar-9bar。高压天然气在减压过程中由于减压膨胀,需要吸收大量的热量,为防止减压器结冰,从发动机将发动机冷却液引出到减压器对燃气进行加热。

    经减压后的天然气进入电控调压器,电控调压器的作用是根据发动机运行工况精确控制天然气喷射量。天然气与空气在混合器内充分混合,进入发动机缸内,经火花塞点燃进行燃烧,火花塞的点火时刻由ECM控制,氧传感器即时监控燃烧后的尾气的氧浓度,推算出空燃比,ECM根据氧传感器的反馈信号和控制MAP及时修正天然气喷射量。

玉柴天然气发动机结构原理与使用保养

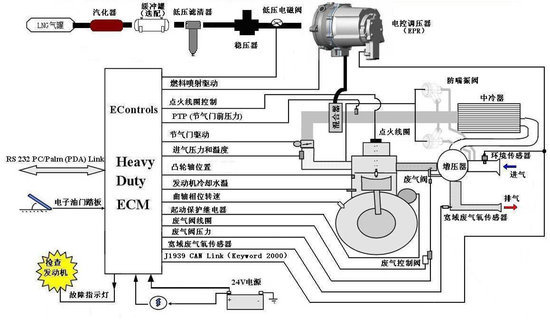

增压LNG发动机工作原理图

玉柴天然气发动机结构原理与使用保养

自然吸气LNG发动机工作原理图

●  电控发动机工作原理

玉柴天然气发动机结构原理与使用保养

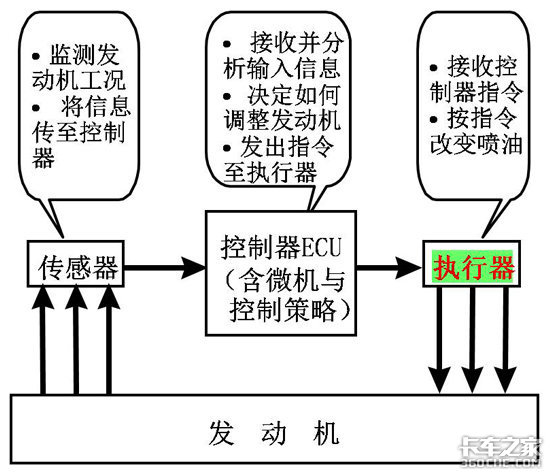

发动机电控系统的概念图

●  天然气发动机控制系统

玉柴天然气发动机结构原理与使用保养

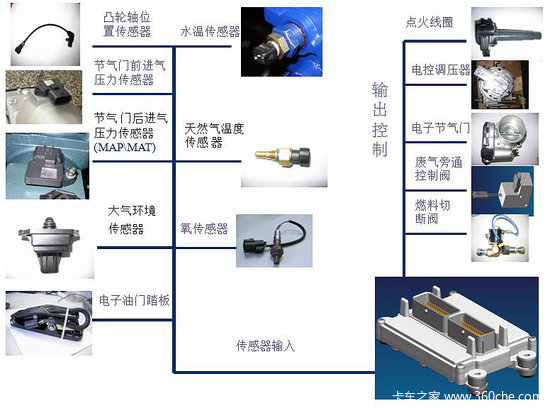

天然气发动机控制系统
