● 举升桥使用说明

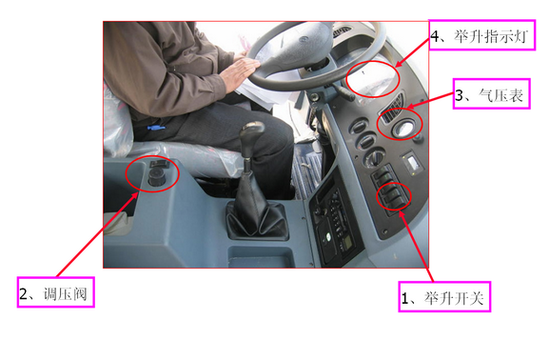

驾驶室仪表板上有举升开关和举升状态指示灯，用于控制及指示举升桥的状态。

倒档时举升桥会自动举升，要等举升桥轮胎离地后方能倒车（等待6秒左右），否则举升桥轮胎易磨损。倒完车后，若需要可从新使桥切回承载状态。

驾驶室里装有举升桥系统气压表和气压调整旋钮，旋转气压调整旋钮，可以调整举升桥的轴荷，压力限制在4.2bar，对应轴荷为7吨左右。

定期检查举升桥气囊是否有漏气、损坏现象。检查弹簧阻尼器是否失效，如有失效现象，应及时更换。

举升桥举升开关是一个三档开关：举升档；保持档；承载档。保持档也叫中停档，能够延长电磁阀使用寿命，起断电保持功能。

举升控制：按下举升档2~3秒后按下保持档。

承载控制：按下承载档2~3秒后按下保持档。

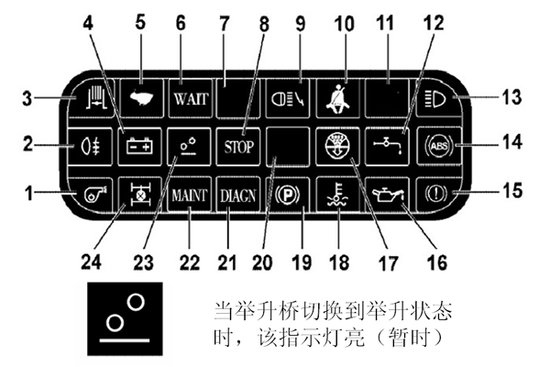

档举升桥切换到举升状态时，图中的指示灯会亮。

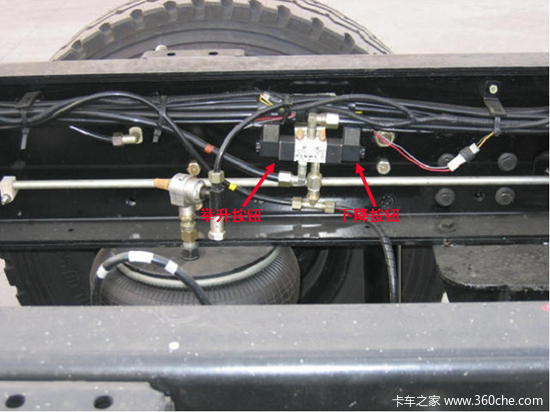

举升桥手动开关

该开关位于车架左纵梁大梁内侧的电磁阀上。该开关是当驾驶室内仪表板上的举升桥举升开关失效时，采用的另一操纵办法。手动开关在正常情况下不使用，当断电状态下或电气部分失灵，可采用手动开关顺时针旋动按钮缩进，即开通对应侧气路，与同侧通电效果对等。

压力调节器旋钮

该旋钮用来调节举升桥承载气囊压力大小，将旋钮向上拨起，向“+”方向旋转时，气囊压力增大。向“—”方向旋转时，气囊压力减小。将旋钮向下压则锁紧。

承载气囊压力指示表

该表表示承载气囊中的气压，压力范围为0~45kPa。

● 定期保养计划

举升桥需按上图所示项目定期进行检查保养，销轴按钢板弹簧销定期加注润滑脂。

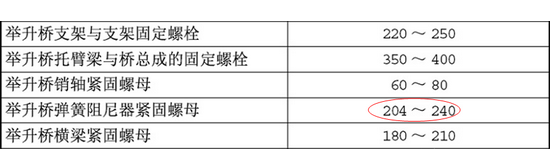

举升桥螺栓和螺母拧紧力矩应按照上图所示扭矩范围拧紧。
