后处理系统不烧尿素，是反向阀在搞事情

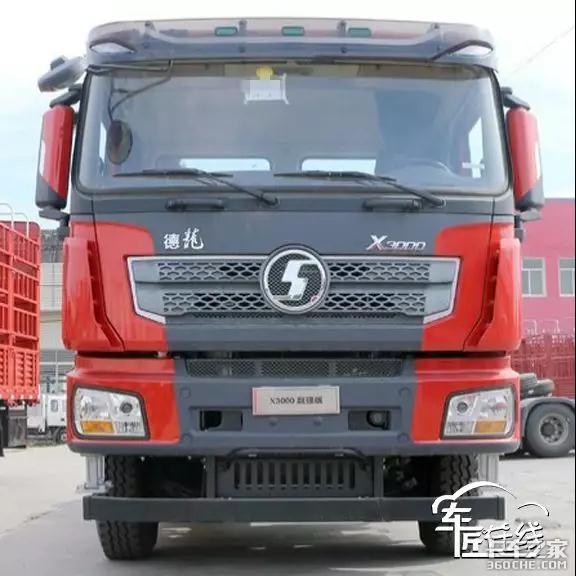

车型：陕汽德龙X3000

发动机：潍柴P10

电脑版：博世EDC17CV44

故障现象：不烧尿素

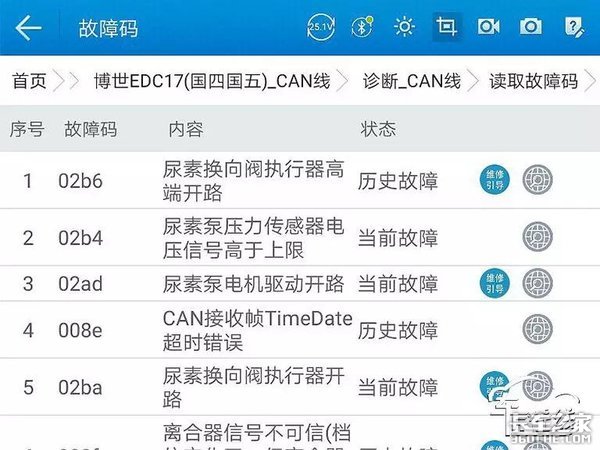

故障码：下图

后处理系统不烧尿素，是反向阀在搞事情

用B80驱动尿素泵，尿素泵建压、喷射、到抽、一切正常。证明液路、泵、喷嘴、正常。

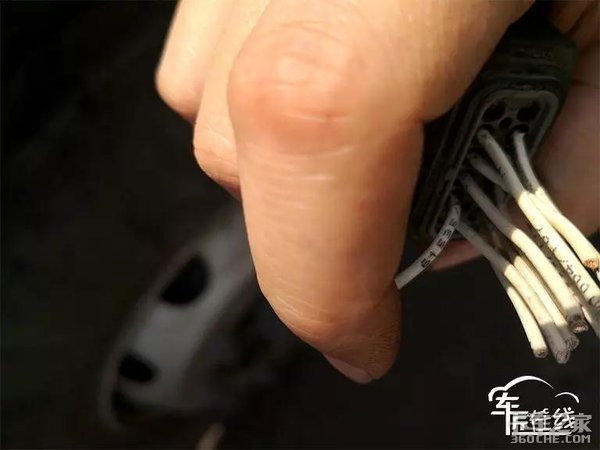

检查尿素泵插头，发现插头有腐蚀，更换尿素泵插头。

后处理系统不烧尿素，是反向阀在搞事情

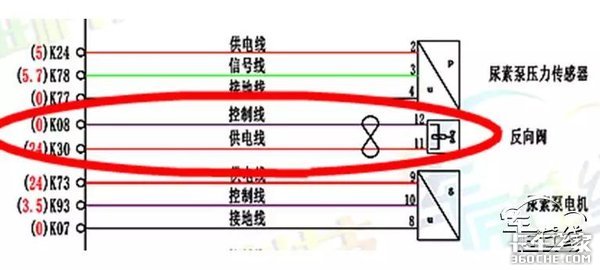

清除故障码，尿素泵反向阀开路故障码清除不掉。查询电路图确认，尿素泵插头11号脚是反向阀供电，连接到ECU针脚K30。

后处理系统不烧尿素，是反向阀在搞事情

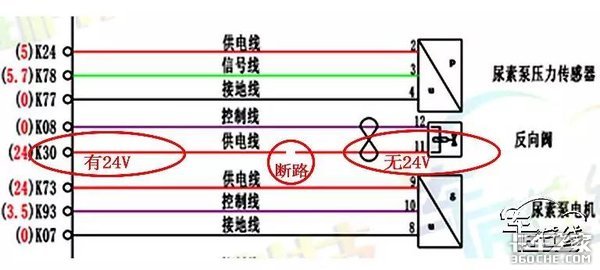

测量尿素泵线束11号脚，无24V电压，破皮测量ECUK30针脚，有24V电压。因为在ECU端，测量到有24V输出，判断故障点在尿素泵到ECU连接线束之间存在断路或搭铁的线路故障。

后处理系统不烧尿素，是反向阀在搞事情

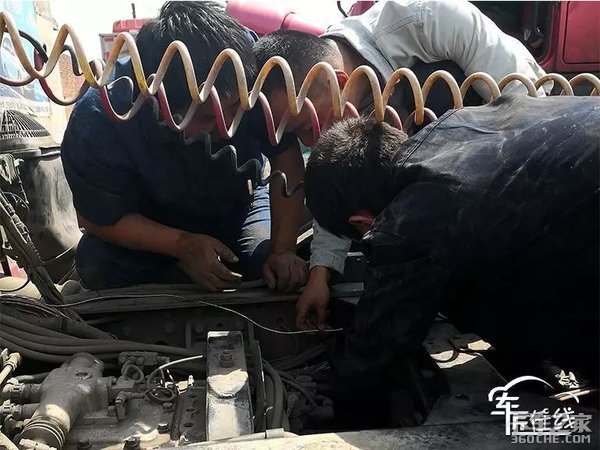

德龙线束全白色，根据线束编号，拔线检查线束，在大梁位置找到断点。

将线束修复，清除故障后系统正常。使用驱动测试功能，驱动后处理建压、喷射、倒抽，工作正常，装复后试车一切正常，故障排除。

后处理系统不烧尿素，是反向阀在搞事情

今天的故障案例就分享到这里，感谢您的关注，我们下期见！（文/卡车之家特约作者：车匠在线）
