好马配好鞍 分分钟带你了解挂车的组成

素顔爲誰妝

做一个帅气的卡友很累，这点我真的深有体会。

都说好马配好鞍，这对于我们卡车同样适用。尤其对于牵引车来说，选择什么样的挂车对于车辆的稳定性、安全性及经济性同样重要。本期我们对挂车进行一次解剖，详细为大家介绍一下挂车的各个组成部分，让大家对自己的挂车都有清晰的认识。

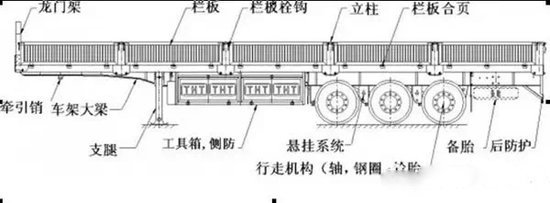

普通栏板半挂车结构简图

上图是普通栏板半挂车的结构简图，从图中我们可以看到挂车的主要组成部分及位置，下面就是对这些部位的详细解析。

●  车架

车架主要由大梁--焊接工字钢、支撑横梁、连接横梁、边梁、锁头、牵引销连接装置、面板等组成。

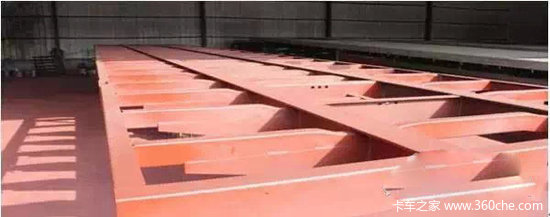

车架

边梁一般都是槽钢或者折弯件，目前大多挂车都用槽钢，轻体挂折弯件边梁会多些，因为对强度的要求不是太大。支撑横梁就是贯穿梁，现在大多都是W梁了(上图就是W梁做贯穿梁)，重货时才用10#以上的槽钢。

●  上装部分

对栏板车而言，上装部分指栏板、龙门架等。栏板又分平板和竖瓦楞板，竖瓦楞板是典型用板，强度会高些。

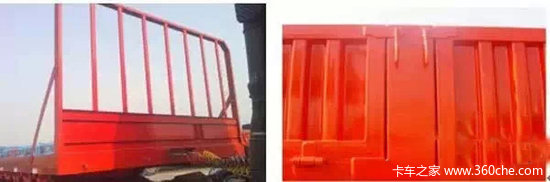

龙门架栏板

龙门架也可以叫做“前挡”，一般不是特别要求的话厂家都会活式可拆卸的，所以常拉重货且易滑动的货物一定要把龙门架做焊死的基础上再加两道斜拉。

●  牵引销

牵引销是半挂车与牵引车连接并承受牵引力的重要构件，与牵引座相连接。一般是铬合金结构的钢锻制而成。

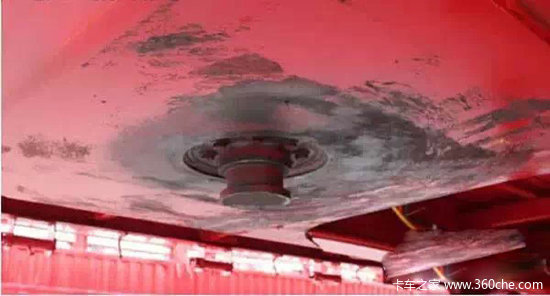

牵引销

对于不同的载货吨位有50#牵引销、90#牵引销之分。一般以50T挂车及货物总重为限，50T以下用50#销，50T以上是90#，90T以上的话保险起见会用90#牵引销了。

●  悬挂系统

一般的半挂车悬挂都是采用非独立钢板冲压式刚性悬挂，有串联式钢板弹簧和悬挂支座组成，用来支撑载荷，减缓车货动载的冲击。

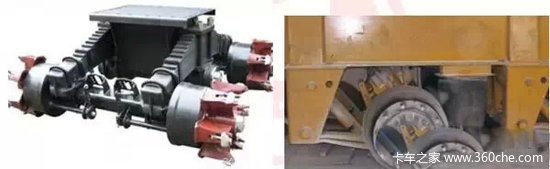

串接式钢板簧平衡悬架(常见的拖轮悬挂)

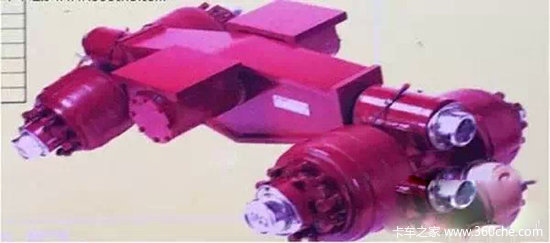

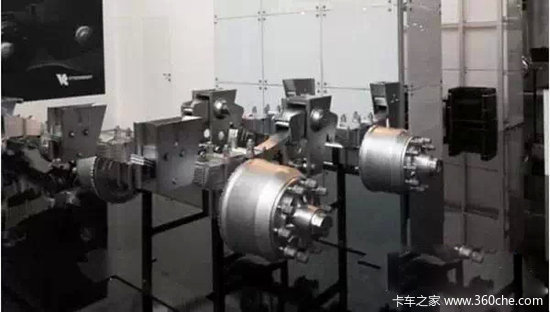

单点悬架空气悬架

刚性悬架(一线两轴)

因专用车使用用途不同，对悬挂的设计也有不同的要求，悬挂常用的有4种：串接式钢板簧平衡悬架、单点悬架、空气悬架、刚性悬架(一线两轴)。

●  行走部分

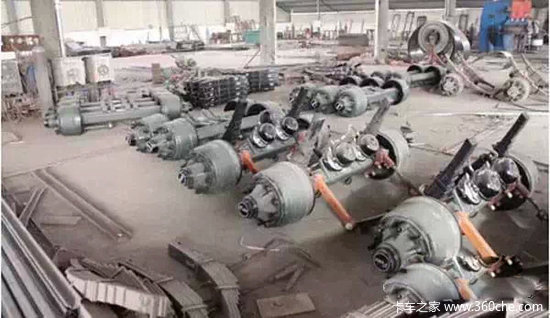

车桥

半挂车车桥为支撑桥，国内主要是广东富华桥、BPW桥、约克桥、安桥，其中广东富华桥最受欢迎，车桥通过板簧和拉杆与悬挂装置与车架相连用以在车架和车轮之间支撑和传递载荷的作用力。

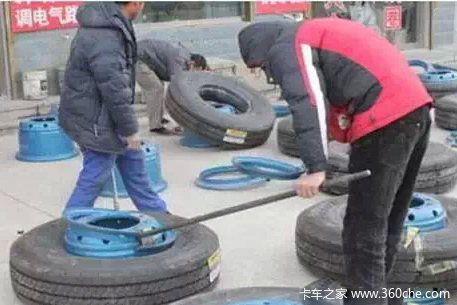

钢圈轮胎

钢圈和轮胎就相当于人走路的鞋了，钢圈与轮胎应该按照标准匹配。

●  电气系统

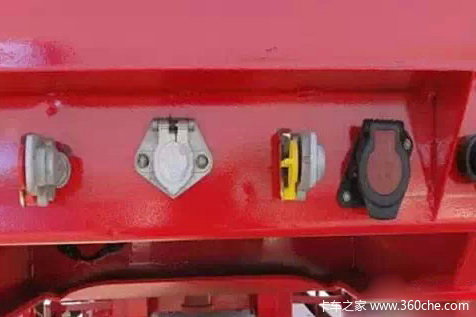

电气系统

挂车的电气系统由七芯插座、电缆、气路、各种灯具等组成，用于照明、安全警示以及为刹车供气等。一般看电气路接线的规整与否就基本知道这厂子的质量怎么样了，这个就是以小见大。

●  支撑装置

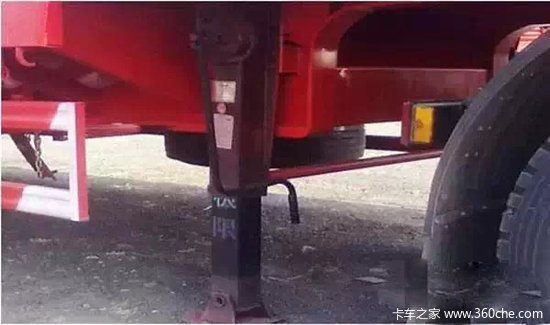

支撑装置

挂车的支撑装置主要是用于脱挂时支撑挂车的，由支腿、连接支架等组成。品牌很多，约克、派斯马克、富华、约斯特等都是很好的支腿，看不出来品牌的也有很多，因为这东西太好制造太简单了，一般还不会坏!

●  防护装置

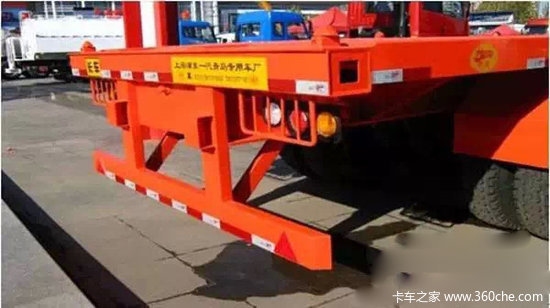

防护装置

挂车防护装置由侧防护、后防护组成，保护行人及其他车辆不会钻入半挂车下。这东西做好了也省油呢，降低风阻做的好了就叫侧裙板了，在国外可以做到这样，在国内要是做成侧裙板就叫“改型”会被罚的。

●  挂车附件

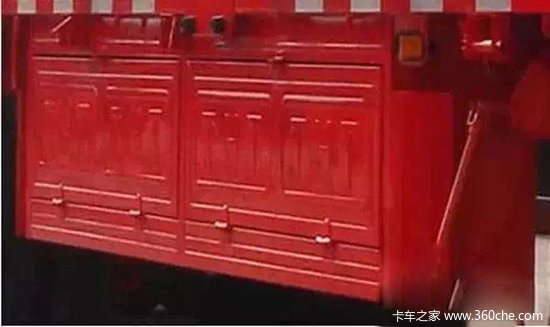

挂车附件

半挂车上其他附件包括有工具箱、备胎架、龙门架、插桩等。还有些小配件如紧绳器、绳勾这类功能性很强的配件，就要根据自己的货物种类选装了。

●  相关阅读：

半挂车如何选择 卡车达人为您全盘解析
