来卡车之家App【卡车之家 原创】车用独立空调的使用可以在停电后直接从电瓶取电制冷，解决了司机用空调需要发动机怠速的烦恼。舒适、环保、省钱还减少发动机磨损，是卡车司机在炎炎夏日的福音。在日照卡友“散发弄扁舟”发哥的HOWO A7成功加装鼎立空调后，河北青县松哥也在天龙牵引车成功加装，卡车之家老牛对此进行了直播。
车载独立空调的散热器、压缩机和室内机的布置因车而异，选择恰当的位置，防止驾驶室外与挂车产生干涉，减少驾驶室的钻孔，尽量不影响驾驶室内布局。下面就是体现智慧和手巧的时刻了，我们一起来看看松哥是怎么安装的！
整体流程 五步骤完成空调安装
鼎立分体式独立空调总共分外机总成、内机总成两大部分。首先我们介绍下这台空调安装过程的流程，概括起来大概有五步骤：
1、空调外机总成固定安装。
2、空调内机总成固定安装。
3、内外机总成之间的管路连接。
4、空调与整车之间的电路安装。
5、检测收尾工作。安装好后对空调机进行打压测漏、抽真空加冷媒。
最后开机确定空调正常工作就可完成空调安装。
● 外机总成安装 天龙“鱼鳃”位置最佳

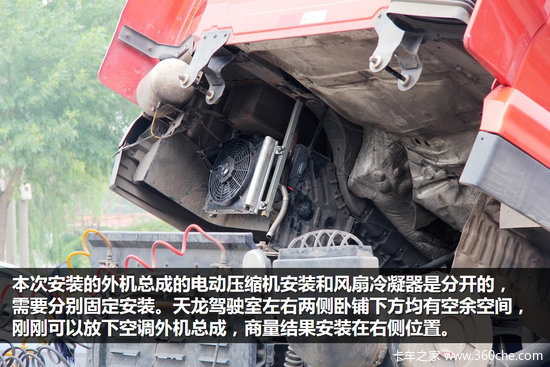

和日照发哥A7上安装的鼎力空调不同，发哥的压缩机和冷凝器都集成在外机总成内部，而本次安装的外机总成的电动压缩机安装和风扇冷凝器是分开的，需要分别固定安装。由于东风天龙驾驶室左右两侧卧铺下方均有空余空间，姑且先成为“鱼鳃”，刚刚可以放下空调外机总成，大家一商量，打算在右侧卧铺下方位置下手。
电动压缩机总成是电动空调系统核心部件，安装在天龙“鱼鳃”个独占优势可以避免外机安装在工作台占地方、安装在驾驶室背面需要打孔等问题，还有防外露防盗的优点。当然缺点就是散热会稍微差一点点。由于老牛直播时，外机安装已经搞定，只能看到成品了。
● 内机总成安装 巧用驾驶室内支点少打孔
卡车独立内机总成安装有的卡友装在驾驶室两侧、有的装在上层卧铺、有的则装在驾驶室天花板，按个人喜好和空间而定。说到这里不得不佩服松哥观察和动手能力。他把内机安装位置选在了驾驶室的侧面。这么做的原因就是看中了，东风天龙上卧铺支撑加强筋、左上卧铺窗帘安装处、驾驶室顶部支撑这些现成的固定点。

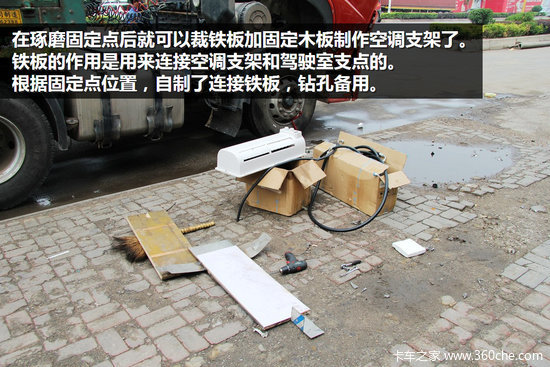

在琢磨固定点后就可以裁铁板加固定木板制作空调支架了。
铁板的作用是用来连接空调支架和驾驶室支点的。根据固定点位置，自制了连接铁板，钻孔备用。
电钻钻眼，将铁板与固定木板连接。
固定好螺丝后，将长出的螺母切除，保证靠在驾驶室侧壁的铁板面平整。

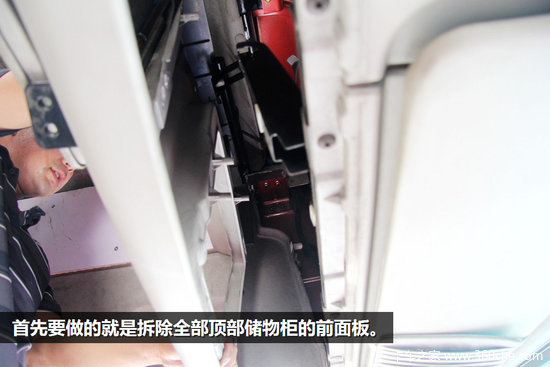

首先要做的就是拆除全部顶部储物柜的前面板。

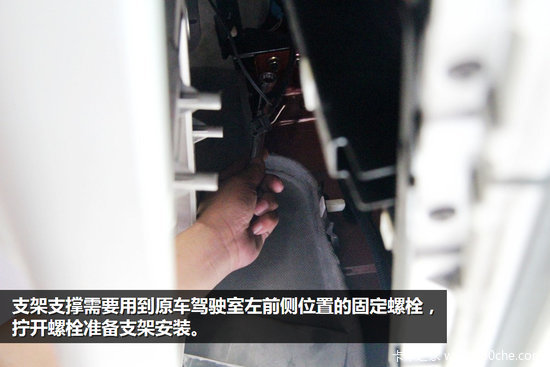

支架需要用到原车驾驶室左前侧位置的固定螺栓。

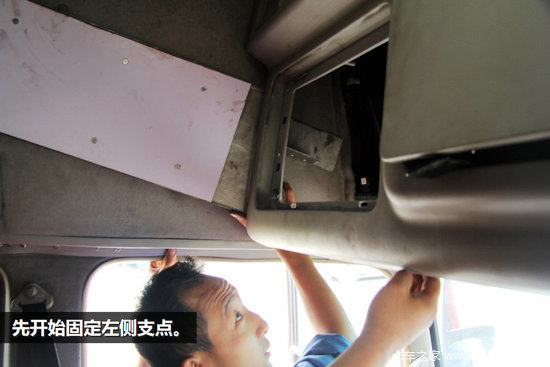

先开始固定左侧支点。
将上卧铺支撑板螺栓拆下，把空调支撑板对好固定，再装回卧铺支撑板螺栓。

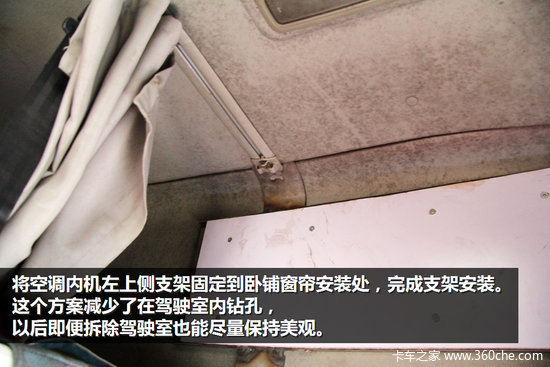

将空调内机左上侧支架固定到卧铺窗帘安装处，完成支架安装。这个方案减少了在驾驶室内钻孔，以后即便拆除驾驶室也能尽量保持美观。

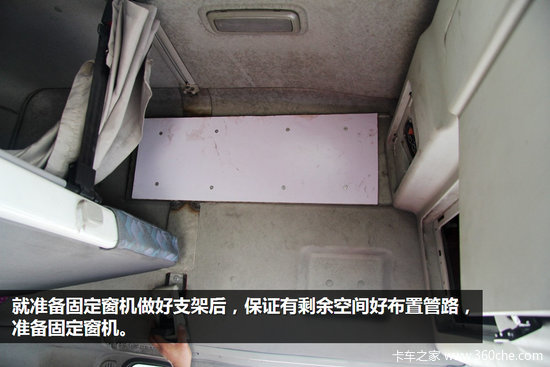

做好支架后就固定窗机，保证有剩余空间好布置管路。

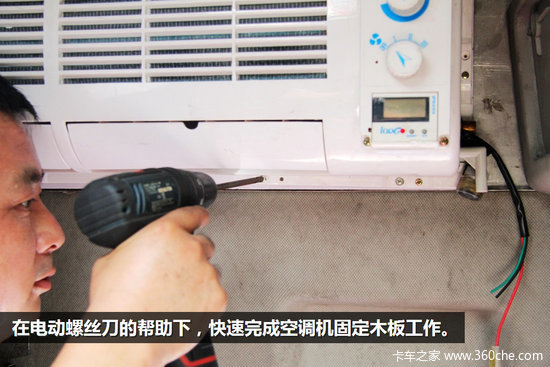

在电动螺丝刀的帮助下，快速完成空调机固定木板工作。

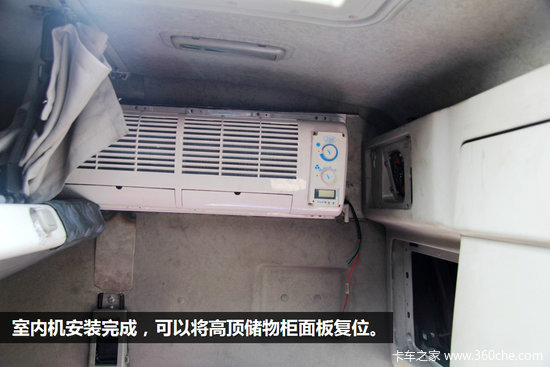

室内机安装完成，将高顶储物柜面板复位。
完成两大部分安装后，就可以对空调管路、电路的安装。
● 管路布置 少打孔保证布置简洁
在固定好室内机及外机的位置后，可以着手开始管路的布置。首先翻转驾驶室，测量分别连接空调压缩机、冷凝器、室内机蒸发器的管路以及空调排水管的走向及长度。
使用压管机增长空调管长度。
空调管准备好后，开始准备管路布置。首先揭开左侧驾驶室卧铺上内衬，选择孔位钻孔用于穿管。
开孔成椭圆形的双管通过口，孔径尽量小。
高压管、低压管、出水、及电线成一束穿入驾驶室。不过发哥A7空调安装分别用电钻开三个孔，高压管、低压管、排水管分别走线的方法也无大碍。
管路穿好后，使用聚氨酯发泡密封空位，保证驾驶室密封性。
进入驾驶室内的管子走内饰板后面，在室内机附近的一个方孔中穿出。
连接管道与室内机时要注意避免管路错装，本次鼎立空调窗机管路接口与发哥A7有小区别，但影响不大。
管路连接好后，用扎带捆绑束紧。
● 电路布置 从整车取电未加电池
电动独立空调最大的优势就是工作时不用着车，直接从电瓶取点工作。一般有直接从车辆取电、加装电池串联到车辆电瓶再从电瓶的整个电路中取电，也有使用独立电瓶供电的。这辆东风天龙采用直接从整车取电。主电源为2个200A电瓶，容量足够提供电动空调用电。
窗机有正极、负极、控制电线三根，均接到车外主机，控制电线工作所需功率不大。
起动机与电瓶主电源串联，外机两条电线直接连接到发动机起动机，使布线更简洁。
启动机有2个接线端700W、900W，接到900W端即可。此时钳形电流表37.16安培。能用多长时间，限压停车，还不清楚。
● 打压测漏 抽真空加冷媒
当管路与电路布置好了之后，已经离空调安装成功越来越近了。接下去就是测漏和加冷媒的步骤。
测试时直接接到预留的测试口，打气查看气压表情况。
如果保证数值稳定则证明密封良好。
密封没问题后开始对空调添加制冷剂冷媒。先用机器将系统抽成真空，防止空气在关内存在时，空气水蒸气遇冷凝结成冰，影响空调系统运行情况。抽真空后加冷媒，加注了4罐250克冷媒，总共1000g。
打开空调保证正常运行工作，排水口开始滴水。当最大功率时，最低温度达12.3℃。为减少电量，估计调到24度左右，增加工作时间且能保证舒适性。按照官方提供的数据，200安电瓶强制最大功率，能用到2小时30分钟以上。在22V左右的情况会自动停机保护，此处防止启动机电量不够，发动机不能点火。
开始收拾内饰板，支架固定的收尾工作。
空调一次性安装成功，为了DIY小组说干就干的精神，合影留念！
