揭秘粉罐车的内部结构,制造工艺真复杂

卡车之家
翟鑫

一个专注卡车领域20年的服务工作者。

近些年,得益于国内经济的增长,我国的半挂运输车销量呈上升态势,尤其是2016年受国家治超政策的影响,半挂车销量增长地更为迅速。

但到了2018年之后,国家治超政策红利逐渐释放完毕,因此,这一年半挂车的销量有所下降,但从整体来看,国内半挂运输车的销量仍然是向上的趋势。

揭秘粉罐车的内部结构,制造工艺真复杂

我国的半挂运输车,起步于上个世纪50年代,经过几十年的发展,现已初具规模。目前全国的半挂车生产企业,已经发展到了几百家,并且还出现了像中集这样的“航母级”企业。

中集全称是中国国际海运集装箱(集团)股份有限公司,在全国范围内它有二十多家分公司,其中中集瑞江是中集集团布局在安徽芜湖的专用车制造企业,也是中集车辆集团骨干成员企业。

揭秘粉罐车的内部结构,制造工艺真复杂

中集瑞江成立于2002年,主要以生产和销售搅拌车、液罐车和粉罐车三大系列产品为主。2018年,中集润江取得了不错的成绩,实现了全年销售量超过了12000台,其中半挂粉罐运输车销售了2100多台。

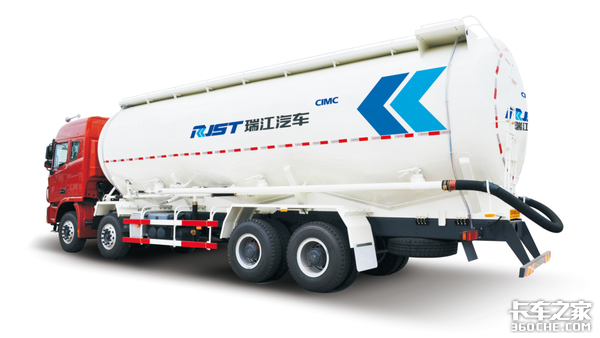

半挂粉罐运输车,主要是用来运输直径不大于0.1mm的粉尘物料,是卡友常会使用的一种半挂运输车。虽然它在生活中较为常见,但其设计和制造过程,及罐体的内部构造,并不为大家所熟知,今天,我们就来聊一聊关于粉罐车一些事!

现代化计算机辅助设计和受力分析,可保证产品使用寿命更长久

揭秘粉罐车的内部结构,制造工艺真复杂

中集瑞江粉罐车罐体,采用的是三维立体设计方案。三维设计,是指利用计算机将产品的实际形状表示成三维模型,这样三维模型可以包含更多的实际结构特征,能够通过模拟产品,真实的反映出实际产品的构造和加工制造过程。

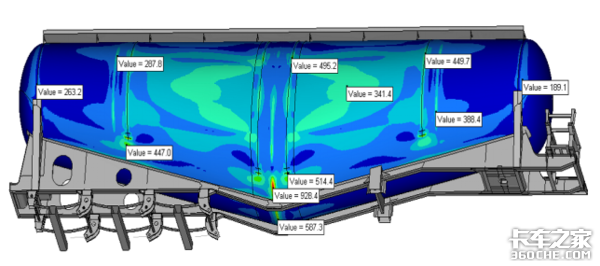

同时,采用了CAE受力分析,用计算机辅助分析出罐体的结构力学性能,及优化出结构性能,使整个罐体受力更加合理,从而使罐体能够具有更长的使用寿命。

罐体外部造型设计不仅需美观,而且更要实用

揭秘粉罐车的内部结构,制造工艺真复杂

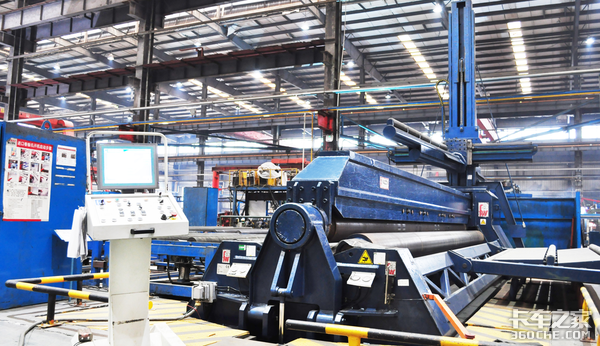

▲ 数控卷板机

罐体在设计工作完成之后,下面就是进行实际的制造工作了。中集瑞江采用激光切割下料,能够把精度提高到0.01mm,镜面切口一次成型,可以尽可能的减少切割热熔面积,使钢板元素无变化,刚性不会损失和不会产生应力集中现象。

然后,使用自动化数控卷板机控制,筒体一次成型,板材内部不会受损伤,成型质量稳定可靠。

揭秘粉罐车的内部结构,制造工艺真复杂

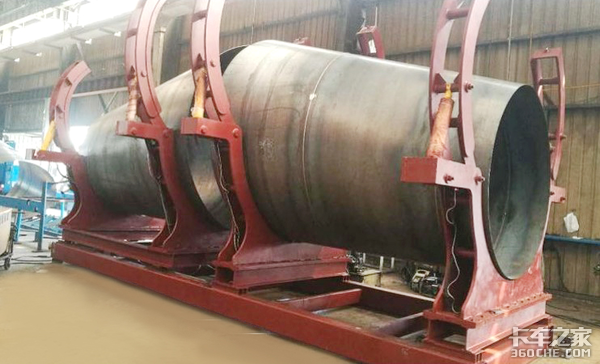

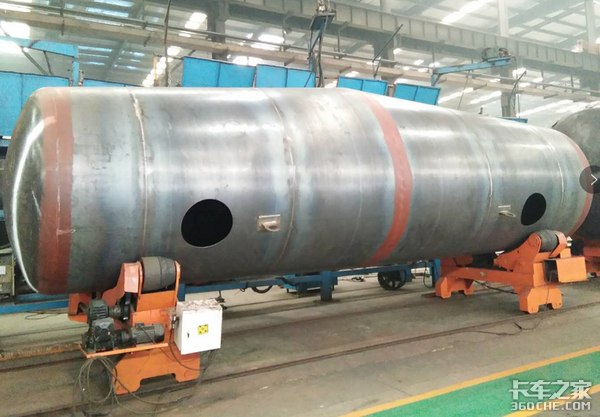

▲ 框架式组队工艺

接下来,滚筒需要进行的工作是组队。中集这款粉罐体采用的是采用框架式组队工艺,使左右滚筒对接,这样的工艺设备可以保证罐体组队过程不会变形,外形美观。

而且筒体尺寸和设计尺寸完全相同,可以使筒体有着理想的受力布局,使罐体不会轻易开裂。

揭秘粉罐车的内部结构,制造工艺真复杂

▲ 焊接工艺

罐体在组队完毕之后,就是焊接工作。良好的焊接工艺,不仅能够保持罐体的焊缝美观,而且还能够确保钢板焊接处不会出现集中应力,保持罐体钢板具有很好的强度。

中集瑞江粉罐车罐体,采用自动焊接工艺,单面焊接双面成型,这样使罐体具有更好的强度。

揭秘粉罐车的内部结构,制造工艺真复杂

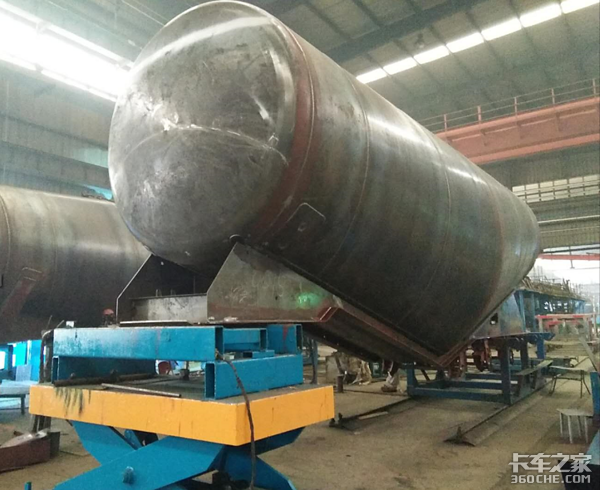

▲ 底架水平定位工艺

在罐体外形确定好之后,还需要对罐体进行准确的定位。只有准确定位,才能尽可能的避免牵引销磨损,悬挂轮胎磨损,挂车甩尾和重心偏移等问题。

这款车型罐体采用底价水平定位平台,带自动调节高度的功能,可以根据不同品牌的牵引车鞍座的高度差异,确保挂车底架与牵引车鞍座能够完全吻合。

罐体卸料快且残留物料少,内部设计要专业

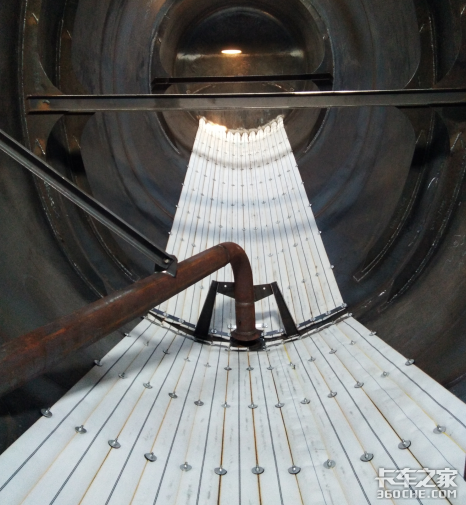

接下来,我们来看下罐体内部的流化床设计结构。

揭秘粉罐车的内部结构,制造工艺真复杂

这款粉罐车筒体和侧滑板的倾角比同行业其他罐体大于2—3度,这样可以提高物料的流动性,可以减少罐体内部物料的残留量和尽快的卸载物料,其中卸载速度最快可以达到1.5吨/分钟。

揭秘粉罐车的内部结构,制造工艺真复杂

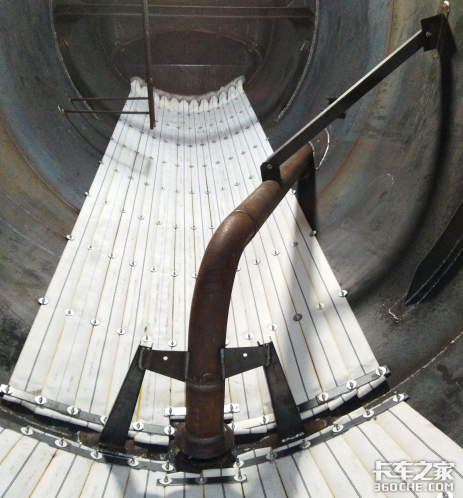

粉罐体出料口也采用了加大设计,这样可以确保卸料时物料能够充足供应,可以达到最快的速度卸完物料,而且出料管道的加强支撑,运用三角形稳定原理,可以保证在卸料过程中,管道无位移,稳定性最好。

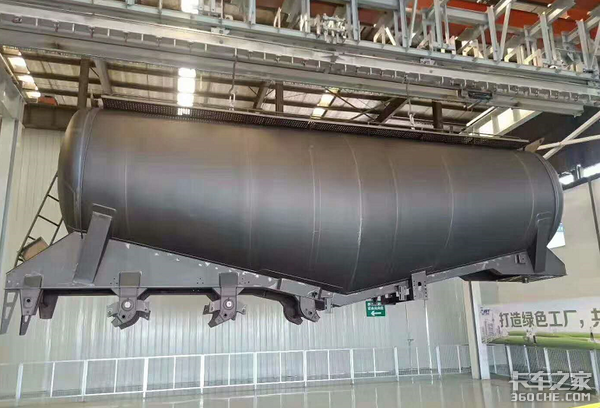

喷漆工艺很重要,不仅要保证车漆质量而且更要注重环保

揭秘粉罐车的内部结构,制造工艺真复杂

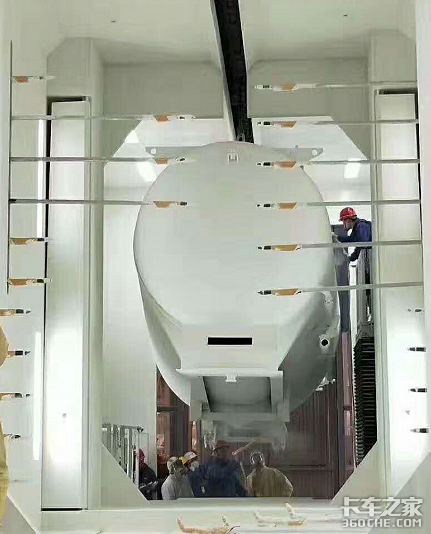

外部形状,内部结构设计完毕之后,就需要对罐体进行喷漆工作。中集瑞江的罐体采用喷淋+喷粉工艺设计,可以使涂层寿命5—8年,而且不会褪色。

揭秘粉罐车的内部结构,制造工艺真复杂

而且采用的油漆耐候性和耐腐蚀性能和普通油漆相比较能提升一倍,涂层厚度达到H级别,更加不容易被剐蹭,最后,前期处理,不含磷和重金属材料,更加环保。

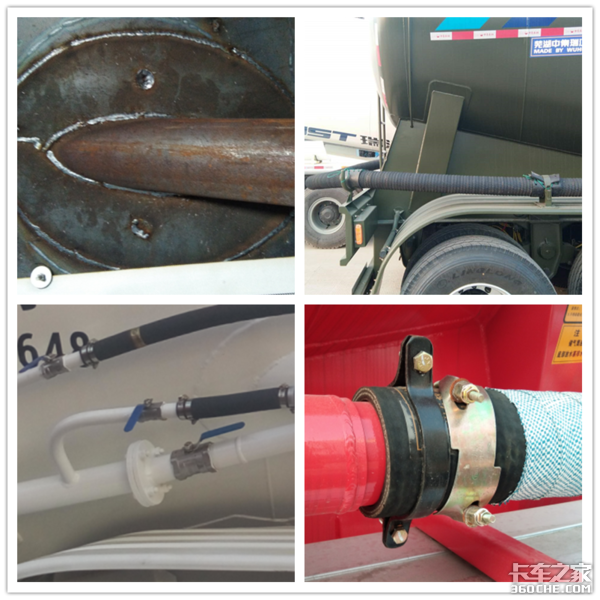

▎车辆管路设计需注重细节,细节决定产品的成败

揭秘粉罐车的内部结构,制造工艺真复杂

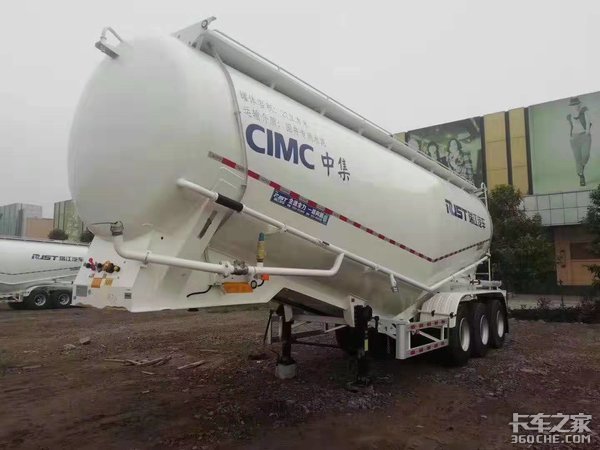

最后,对罐体外管路的布置和装配。在管路方面,尤其要注意细节,球头采用不锈钢设计,既美观而且使用,加强型外支架,可以使罐体承受更好的力量。激光焊缝,无应力集中,使罐体的寿命更长久。

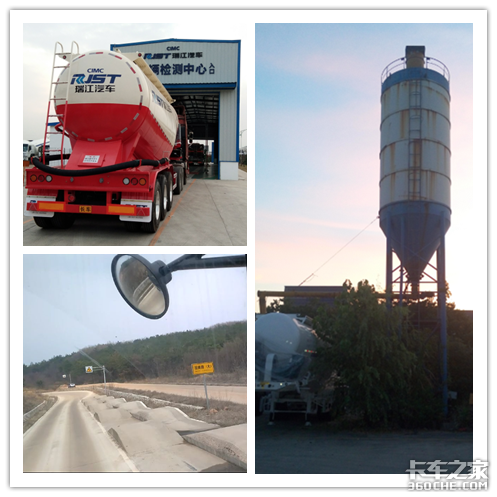

检验工作是必须一环,新车只有检验达标才能驶入市场

揭秘粉罐车的内部结构,制造工艺真复杂

当新的车型制作完毕之后,只有通过了各项严格标准的检验,达标之后才能算一件合格产品。

中集瑞江有试验塔,复杂路况,和车辆检测中心测试场地,它们可以精确的测试出罐体的卸料速度和残留量的最佳定位尺寸,车辆行驶中的稳定性和车辆的制动性和安全性能,只有车辆的各项性能,达到了国家标准以后,才能够进入市场供卡友使用。

▎最后,服务是销售的开始,再优质的产品也需要令人满意的服务

一款优秀的产品,不仅要有专业的设计方法和良好的制造工艺,而且还需要有满意的服务,才算是一个完整的生态系统。

中集瑞江公司对服务也有着完善的服务制度和服务流程,而且可以做到24小时服务功能,服务网络已经遍布了全国的各个省市,可以随时满足卡友的需求。

到此,这款粉罐车已经介绍完毕,现在,大家对粉罐车的制造过程也算是有了一个较为清晰的认识了吧!(文/卡家号:翟鑫)
