建议1万公里检查 楔式制动器维护和保养

【卡车之家 原创】车辆的刹车系统直接关乎着车辆行驶安全,尤为重要。在众多类型的制动器中,气动楔式制动器相较普通的鼓式制动器而言,在性价比方面有一定的优势,比如结构简单、重量更轻等。

建议1万公里检查 楔式制动器维护和保养

最近,我们拿到一份关于楔式制动器的使用与维护说明,这里给大家分享一下。

建议1万公里检查 楔式制动器维护和保养

一.楔块式制动器基本结构(见图1)

1、制动底板   2、制动间隙自调器  3、回位弹簧  4、不等厚摩擦片

5、蹄铁组件  、6销轴   7、挡尘盘

图1楔块式制动器基本结构

二、楔块式制动器维护说明

1.调整范围

楔块制动器自调器对制动间隙的自调范围为1~1.3mm,如不在该范围则需手调达到该范围,使自调机构起作用。

只有在装配制动蹄时才有必要手动调整。

2.主要部件及调整间隙检修周期

2.1制动间隙自调器维护里程,建议10万公里。主要检查自调器腔内润滑油是否变质和密封性,如发现变质,需清洗各零部件并重新润滑保养(注意:防尘套严禁接触溶剂型清洗剂,如柴油、煤油、汽油等),调整体内部充满润滑脂,如果防尘套破损,需更换防尘套。润滑脂使用汽车通用锂基润滑脂(GB5671)。若有部件损坏,必须更换。

2.2制动器的制动间隙检修里程,建议l万公里。将塞尺通过挡尘盘的检查孔测量。主要测量两侧制动间隙是否在自调器的调整范围(≤1.3mm),若制动间隙>1.3mm,需要拆检自调器,查找原因并修复。

2.3摩擦片检测里程,建议1万公里。通过挡尘盘测量摩擦片磨损余量,当摩擦片磨损到厚度约7mm时,需要更换新摩擦片。

三.楔式制动器拆卸及安装调整方法

3.1拆卸

a)拆拉簧。用撬棍插入拉簧下面的空档用力抬起即可拆下,如图2所示。

建议1万公里检查 楔式制动器维护和保养

图2 拆拉簧

b)拆蹄铁组件。步骤如图3所示。

建议1万公里检查 楔式制动器维护和保养

Ⅰ、用扳手卸下螺栓

建议1万公里检查 楔式制动器维护和保养

Ⅱ、拆下锁止板

建议1万公里检查 楔式制动器维护和保养

Ⅲ、用扳手旋转销轴使其松动

建议1万公里检查 楔式制动器维护和保养

Ⅳ、拆下销轴即可

图3 拆蹄铁步骤

3.2 安装

a)自调器的初调

更换摩擦片后,因自调器此时两端伸出量较大(如图4),需对制动间隙自调器进行初步调整。调整时螺丝刀将防尘套与阀体脱离,以免损坏防尘套后,按顺时针方向旋转即可(如图5)。自调器初调尺寸见图6。

建议1万公里检查 楔式制动器维护和保养

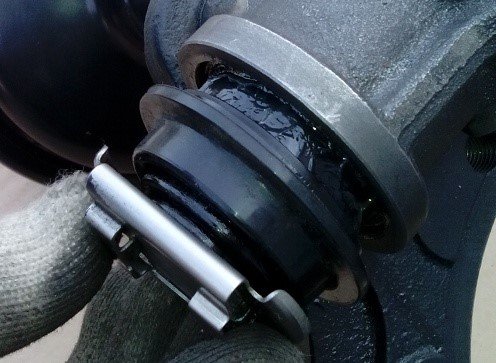

图4  自调器未调整时状态

建议1万公里检查 楔式制动器维护和保养

图5 顺时针旋转定位板

注意:在测量时必须用力将推杆压紧

建议1万公里检查 楔式制动器维护和保养

图6 自调器初调尺寸

当旋转至此处距离约11.5mm时停止,保证两侧尺寸一致。同时保证两侧定位板朝向一致。注意:在测量时必须用力将推杆压紧

b)蹄铁组件安装步骤

建议1万公里检查 楔式制动器维护和保养

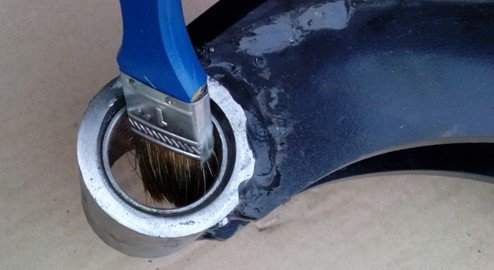

①清洁毛刷往轴套均匀内涂抹适量汽车通用锂基润滑脂(如图7)

图7 轴套上涂抹润滑脂

②  将涂有适量润滑脂的O形圈装入蹄铁套筒内(如图8)

建议1万公里检查 楔式制动器维护和保养

图8 将O型圈装入蹄铁套筒内

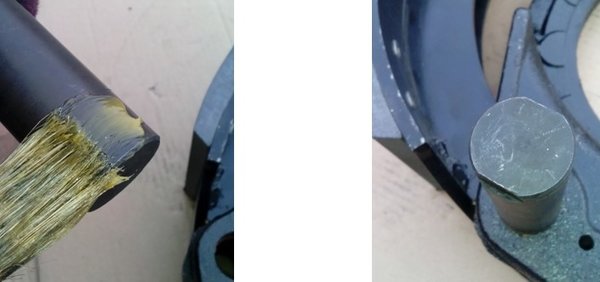

③将涂有适量润滑脂的销轴装入蹄铁套筒(如图9、10)。在装配时,为防止挤坏O形圈,须手动旋转销轴,不能用工具敲击销轴。

建议1万公里检查 楔式制动器维护和保养

图9 销轴涂适量润滑脂            图10 将销轴装入蹄铁套筒内

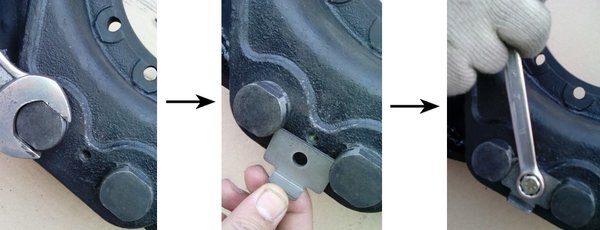

④ 用扳手将销轴旋正且开槽口相对,将锁止板插入槽内,用M8螺栓固定,拧紧力矩为21-25N·m。

建议1万公里检查 楔式制动器维护和保养

Ⅰ、开槽口相对         Ⅱ、将锁止板插入槽内       Ⅲ、固定锁止板  图11 固定销轴

c)拉簧安装步骤

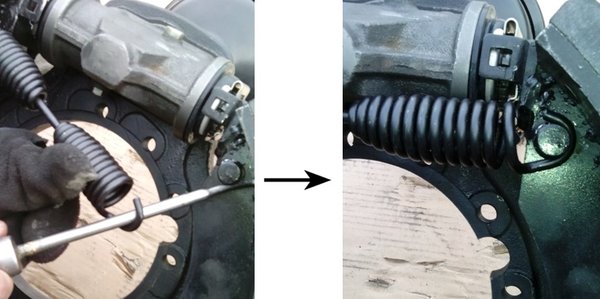

用螺丝刀拉住拉簧,将螺丝刀头抵住销柱,将拉簧顺势滑入销柱上(见图12)

建议1万公里检查 楔式制动器维护和保养

Ⅰ、螺丝刀拉住拉簧并顺势滑入销柱处  Ⅱ、拉簧安装后状态

图12 拉簧安装步骤

d)自调器的微调

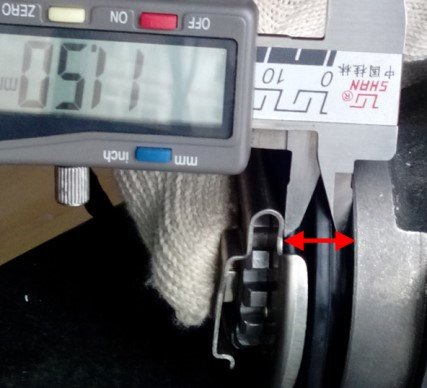

制动器装好后,用制动鼓总成进行试装,如果装配顺利,测量制动间隙,制动间隙控制在0.8~1.4mm,如果不在此范围内需按下列方法调整:当制动间隙偏大时需要逆时针拨动轮齿,反之则顺时针拨动轮齿,将螺丝刀插入蹄铁上的小方孔内拨动轮齿,每旋转一齿制动间隙调整量约为0.03mm。两侧调整方法相同;如果装不上,需顺时针拨动轮齿直至制动鼓总成能装上,然后测量制动间隙并控制在0.8~1.4mm(见图13)

建议1万公里检查 楔式制动器维护和保养

Ⅰ、将螺丝刀插入方孔                  Ⅱ、拨动轮齿

图13 自调器的微调

在拆卸过程中,一旦发现防尘套有破损现象,必须立即更换防尘套,以免进入尘土引起自调器失效。
