导向驱动和承载 车桥的结构分类大家谈

【卡车之家 原创】车桥是卡车动力总成的三大核心总成的部件之一，虽然它肩负着动力传输和承受卡车重量以及保持车辆稳定性的重任，却不常被大家所提及，今天我们就扒一扒关于车桥的那些事儿。

●  一个棍儿两个轮儿 这就是车桥

车桥就是和车身悬挂相连接，并且能在两端安装车轮的桥式结构部件，简单的说就是一根棍儿两个轮儿。它在卡车上起到承载重量、导向、保证车辆驱动力以及稳定性的作用。车桥大致又可分为转向桥、驱动桥、转向驱动桥和随动桥四种形式。

卡车一般采用前置发动机后轮驱动的形式，所以，一般前桥就为转向桥，后桥为驱动桥；

当然，全轮驱动的卡车，前桥即作为转向桥也作为驱动桥使用，这就是转向驱动桥；

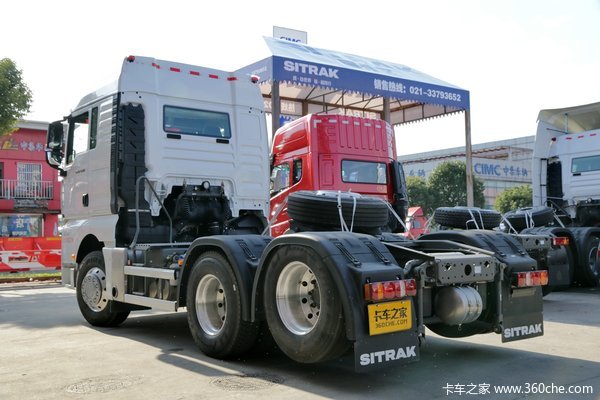

而随动桥大家常见的形式就是6X2驱动形式中，带有提升功能的车桥，它既没有转向功能也没有驱动功能，只是作为一个承载桥存在，这就是随动桥。

●  转向桥和驱动桥 都是啥意思

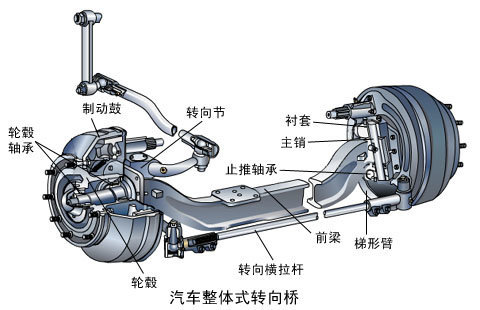

1：转向桥

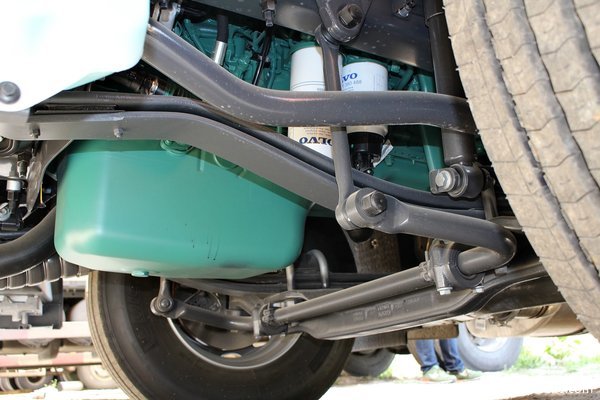

转向桥顾名思义，就是起到转向作用的车桥，主要由桥梁、转向节、主销、轮毂及制动器组成。转向桥的桥梁在卡车上常见的为实心锻钢工字形式，也有空心管式桥梁的结构，一般用在轻卡上，例如BJ130的转向桥。转向部分由主销与转向节铰接，安装在桥梁的两端，制动器和轮毂则安装在转向节上，通过梯形机构链接两边的转向节，完成转向过程。

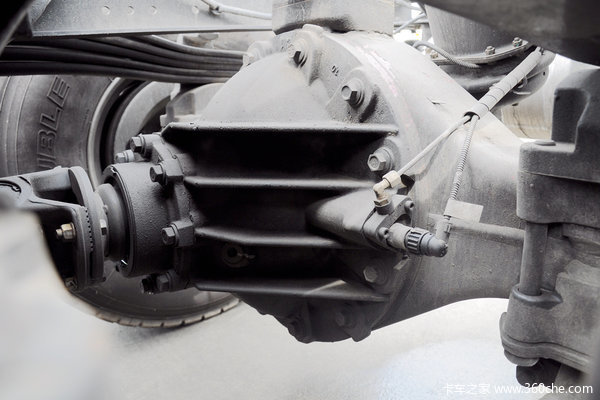

2：驱动桥

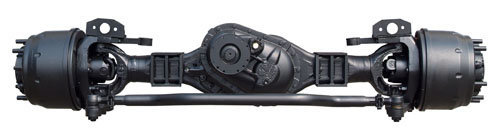

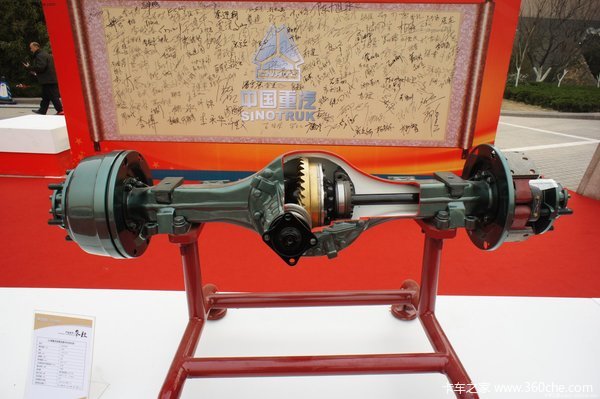

驱动桥就是将发动机输出的动力再次减速增扭并改变传递方向后，通过差速器将动力传递到车轮上驱动卡车前进的车桥，它主要由桥壳、主减速器及差速器、轮毂、半轴和制动器构成。

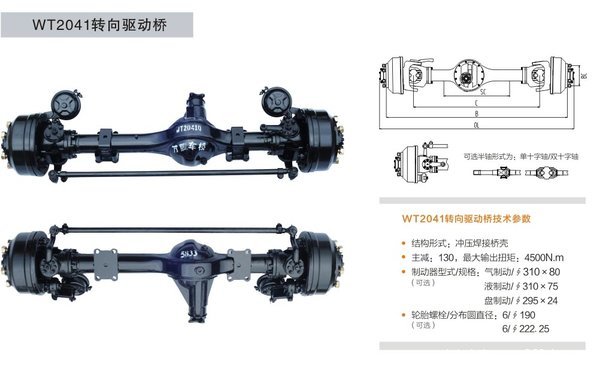

3：转向驱动桥

转向驱动桥顾名思义，就是既有驱动作用又有转向作用的车桥，一般用在专用车、军车及一些在恶劣路况下行驶的卡车上，它和普通驱动桥的在结构上基本差不多，但在半轴部分增加了2个万向节，以解决即驱动也要转向的问题。
