技术大讲堂 常用自卸车结构分类及选型

卡车之家
呆桃奶赞

做一个帅气的卡友很累,这点我真的深有体会。

●  自卸车结构

    自卸车主要由液压倾卸机构、车厢、车架及其附件构成。其中液压倾卸机构和车厢结构各个改装厂家不尽相同,以下按车厢和举升机构的型式两个方面说明自卸车的结构。

    车厢型式

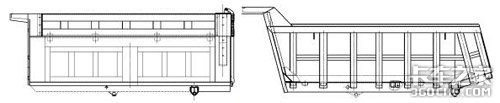

    车厢结机构型式按用途不同大概可分为:普通矩形车厢和矿用铲斗车厢(如下图)。

    普通矩形车厢用于散装货物运输。其后板装有自动开合机构,保证货物顺利卸出。普通矩形车厢板厚为:前板4~6,边板4~8,后板5~8,底板6~12。比如:程力牌自卸车普通矩形车厢标准配置板厚为:前4边4底8后5。

技术大讲堂 常用自卸车结构分类及选型

普通矩形车厢                矿用铲斗车厢

    矿用铲斗车厢则适用于大石块等粒度较大货物的运输。考虑到货物的冲击和碰幢,矿用铲斗车厢的设计形状较复杂,用料较厚。比如:江南东风自卸车矿用铲斗车厢标准配置板厚为:前6边6底10,而且有些车型在底板上焊接一些角钢,以增加车厢的刚度和抗冲击能力。

    举升机构型式

    举升机构是自卸车的核心,是判别自卸车优劣的首要指标。

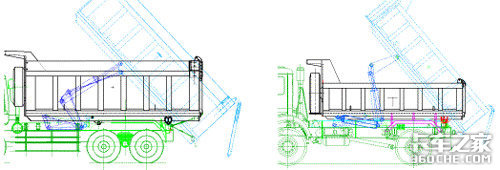

    举升机构的型式目前国内常见的有:F式三角架放大举升机构、T式三角架放大举升机构、双缸举升、前顶举升和双面侧翻,如下图所示。

    三角架放大式举升机构是目前国内使用最多的一种举升方式,适用载重量8~40吨,车厢长度4.4~6米。优点为结构成熟、举升平稳、造价低;缺点为车厢底板与主车架上平面的闭合高度较大。

技术大讲堂 常用自卸车结构分类及选型

F式三角架放大举升机构      T式三角架放大举升机构

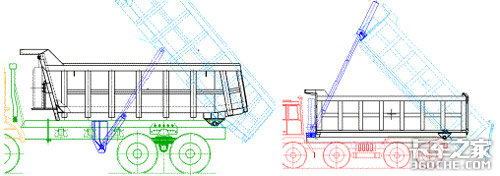

    双缸举升形式大多用在6X4自卸车上,是在第二桥前方两侧各安装一支多级缸(一般为3~4级),液压缸上支点直接作用在车厢底板上。双缸举升的优点为车厢底板与主车架上平面的闭合高度较小;缺点是液压系统很难保证两液压缸同步,举生平稳性较差,对车厢底板的整体刚度要求较高。

    前顶举升方式结构简单、车厢底板与主车架上平面的闭合高度可以很小,整车稳定性好,液压系统压力较小,但前顶多级缸行程较大,造价很高。

技术大讲堂 常用自卸车结构分类及选型

双缸举升                 前顶举升

    双面侧翻液压缸受力较好,行程较小,可实现双面侧翻;但液压管路较复杂,举生翻车事故发生率较高。

技术大讲堂 常用自卸车结构分类及选型

双面侧翻

●  自卸车选型

    随着自卸汽车的发展和国内购买能力的提高,自卸车已经不是传统意义上的什么活都可以干的万能自卸车,从设计角度讲也是按不同的货物、不同工况、不同地区开发不同的产品。这就要求用户在购买车辆时要向厂家提供具体使用情况。

    底盘

    在选择底盘时,一般是按经济效益来考虑的,比如:底盘的价格、装载质量、超载能力、百公里油耗、养路费等。除此之外,用户还要考虑底盘的如下参数:

    ① 底盘车架上平面离地高度。一般6x4底盘车架上平面离地高度为1050~1200。该数值越大整车重心越高,越容易造成翻车。影响该数值的因素主要是轮胎直径、悬挂的布置和主车架截面高度。

    ② 底盘后悬。该数值过大会影响自卸车举生稳定性,造成举生翻车事故。此数值一般在500-1100之间(侧翻自卸车除外)。

    ③ 整车匹配合理、使用可靠。
