车辆起动困难如何解决?快来学学吧

卡车之家
共轨之家

让卡车跑得更健康

车辆起动困难如何解决?快来学学吧

说到车辆起动困难很多师傅都会想到同步正时的问题,车辆同步相关的故障是比较常见的故障。

在传统维修中,很多时候都是一个解码器加一套扳手就可以处理问题,但对于同步故障再用传统方式去维修还可以么?

相信很多维修过同步问题的师傅都知道答案,那么没有维修过这方面故障的师傅们也不用担心,今天我们一起带着问题来学习下同步正时相关内容。

车辆起动困难如何解决?快来学学吧

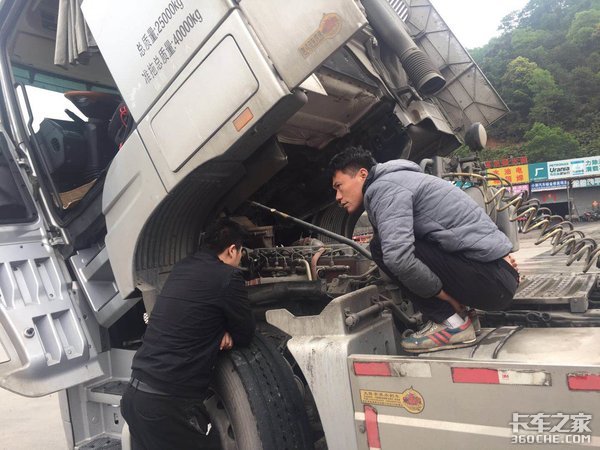

一辆潍柴国五故障车辆,询问司机故障现象为车辆出现偶发难启动、运行时会突然熄火。

第一步:偶发故障出去试车

首先是偶发故障,所以不用想了,先出去试车跑跑看,在车辆运行的过程中看故障灯什么时候点亮后,以及点亮后会报出什么样故障码?

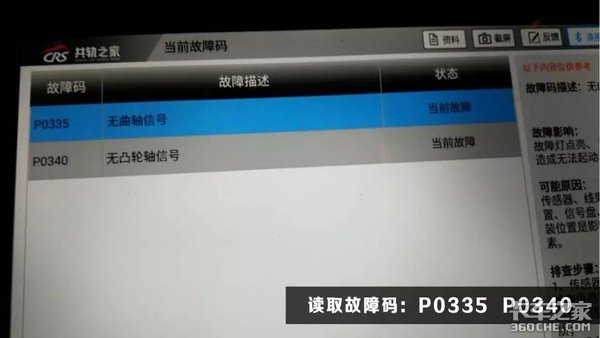

经过,跑车一段时间后,当故障灯点亮读取故障码为:

P0335:无曲轴信号;

P0340:无凸轮轴信号。

车辆起动困难如何解决?快来学学吧

第二步:检查同步信号

虽然故障清除掉了,但是我们保存了当时的故障截图,这两个同步相关的故障码在之前的文章中和大家分享过,其实造成的原因就是同步信号异常,所以车辆启动会比较困难。

而车辆行驶中熄火原因,也是因为同步信号异常导致ECU计算出错误的喷油时间,导致车辆运行时熄火。

既然我们找到了故障点,那么我们就把检查的重点放在同步信号上。通常这种故障我们如何检查呢?(老师要敲黑板了!)

车辆起动困难如何解决?快来学学吧

【重点】同步信号4大要点检查:

1、检查曲轴凸轮轴线束是否正常,有无开路短路等情况;

2、检查曲轴和凸轮轴传感器接插件以及对应端子是否正常,有无生锈退针等情况;

3、检查曲轴和凸轮轴传感器电阻是否正常,正常情况下应在(860±86欧姆)内;

4、连接示波器查看曲轴凸轮轴怠速时信号波形是否正常。

通过4点的检查发现传感器电阻在正常范围内,线束也没有明显短路开路等情况,传感器插头也没有明显的生锈退针的情况,那只有通过示波器来看下传感器波形是否正常了!

车辆起动困难如何解决?快来学学吧

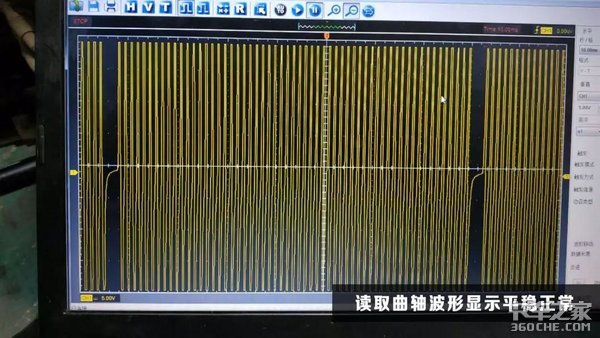

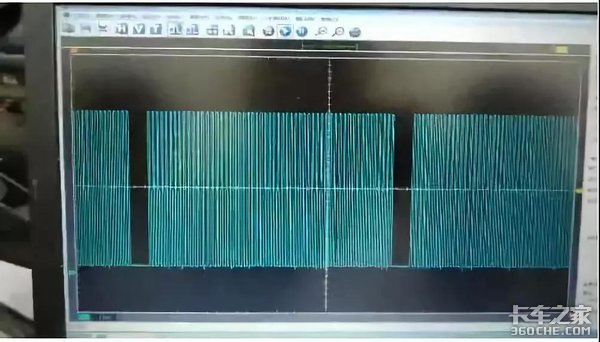

上图中黄色的波形就是通过示波器所采集到的曲轴位置传感器波形,通过波形可以看出传感器采集到的波形为60-2式(曲轴信号盘为2个缺齿),在怠速运行时波形平稳,也没有明显的看出有干扰的情况。

那么这么平稳的波形为什么还会报出无曲轴信号的故障呢?所以继续去采集凸轮轴信号进行观察。

车辆起动困难如何解决?快来学学吧

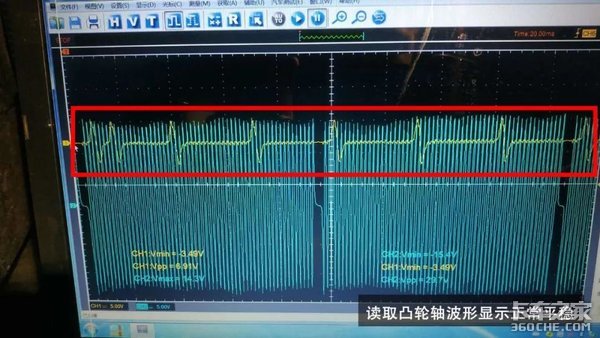

通过凸轮轴波形可以看出凸轮轴为6+1式(1个多空),在怠速运行时波形平稳也无明显干扰,波形正常。

通过示波器的查看,发现曲轴凸轮轴位置传感器检测到的信号都为正常,那车辆为什么还会偶发性熄火呢?

维修到现在还没有找到故障点,但是故障真实存在,肯定还是哪里检查的没有到位,继续连接上示波器,打着车边看波形,边去摇晃传感器线束。曲轴凸轮轴位置传感器线束到ECU之间的线束是比较短的。

其中也没有跨接插头,而且线束为双绞屏蔽线,很少会出现线束干扰的情况。就在我们带着疑问继续检查的时候,摇晃线束一段时间发现同步波形出现了一次偏差!

通过视频中可以看到,当摇晃线束时,平稳运行的曲轴信号出现了明显的干扰。到这里真正的故障点已经慢慢的浮出水面。

第三步:查曲轴位置传感器

既然摇晃会出现波形偏差,那就继续顺着线束检查,还是没有发现明显异常。最后把目标点放在了曲轴位置传感器的插头处。

车辆起动困难如何解决?快来学学吧

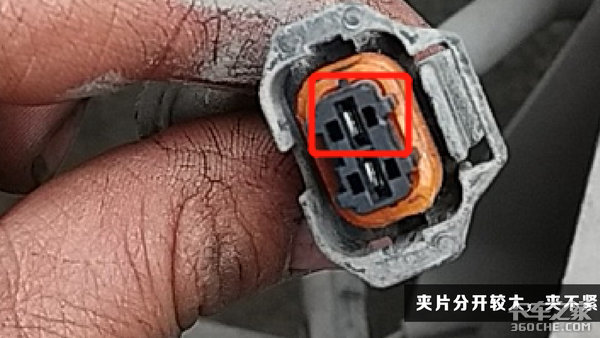

图中可以看出,曲轴位置传感器的插头插片处,出现了夹片分开较大,夹不紧的情况。

所以当车辆运行时遇到颠簸路况会出现熄火或者运行不稳定的情况,更换插头后继续出去试车!

第四步:试车运行,故障排除

试车运行一段时间后故障没有在出现。就此故障算是排除了!本次这个故障的难点在于故障的偶发以及示波器第一次正常读取波形时没有任何问题。

但是只要有故障现象,就必然有故障原因,例如遇到偶发性故障时通常都是车辆在颠簸或者一些特殊路况下发生的,所以我们可以去尝试模拟当时路况(人为的晃动线束插头)。

故障总结

题一:为什么车辆丢失曲轴信号会造成车辆出现顿挫感呢?

答:曲轴凸轮轴在共同的作用下给予ECU当前的同步状态,也就是喷油时间。当喷油时间出现问题时,车辆肯定时会出现顿挫感或者熄火的。

问题二:当同步信号缺少一个时会怎样运行?

答:ECU根据电控柴油机曲轴信号盘与凸轮轴信号盘的相位关系,判断柴油机运行的角度相位(也称判缸)来计算柴油机转速。并且仅在判缸成功后才能开始喷油。通常的状态为三种:正常模式,后备模式1,后备模式2。

A、 正常模式(曲轴/凸轮轴传感器均正常)

在起动过程中,曲轴信号与凸轮轴信号均正常时,ECU结合曲轴缺齿判断与凸轮轴多齿判断进行判缸。判缸过程迅速、可靠。

B、 后备模式1(仅有凸轮轴传感器,曲轴传感器信号丢失)

在起动过程中,仅有凸轮轴信号时, ECU通过检测判缸齿(第一缸前的多余齿)确定当前柴油机的正确相位,从而按照正确的喷油时序喷射。

C、 后备模式2(仅有曲轴传感器,凸轮轴传感器信号丢失)

在起动过程中,仅有曲轴信号时,当ECU检测到一个缺齿时,猜测柴油机此时处于第一缸上止点前。

按照此假定的角度相位,当发动机转速超过一定阈值时,可以判断此相位正确,从而判缸成功;若没有转速升高的着火迹象,则会重新检测缺齿,再次假定一相位喷油以判缸,直到判缸成功。

故障拓展(文章难点)

1、ECU是怎么知道发动机的位置?

答:这里涉及到两个概念“物理零位”和“软件零位”,我们说的零位一般是指一缸压缩上止点。

物理零位就是根据发动机曲轴和凸轮轴的相对位置确定的发动机的当前位置;软件零位是根据曲轴位置传感器和凸轮轴位置传感器的信号,通过软件计算的方式得到发动机的当前位置。

软件零位是怎么得到发动机位置的呢,这里简单和大家讲讲。

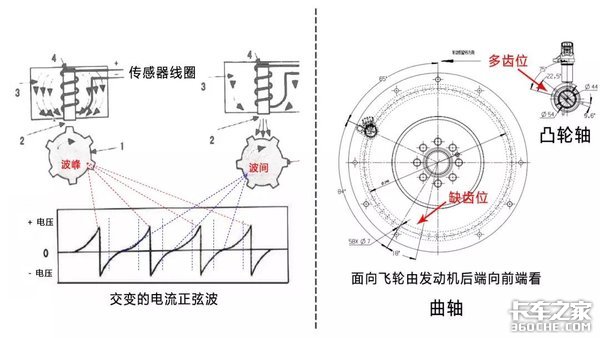

曲轴位置传感器的信号盘,一般有60-2个齿,其中2个是缺齿;凸轮轴位置传感器的信号盘,常见的有单齿和Z+1齿的。

在发动机运转过程中,信号盘齿端面和传感器探头之间的距离会发生变化,传感器根据磁电效应或者或霍尔效应,感应出正弦波形或者方波,传递给ECU供分析处理。

ECU根据这个波形信号就可以判断出目前发动机的位置,进一步确定喷油时间。

车辆起动困难如何解决?快来学学吧

2、博世315磁电式位置传感器的工作原理及故障排查

答:磁电式传感器是利用电磁感应原理,将输入的运动速度转换成线圈中的感应电势输出。

它直接将被测物体的机械能量转换成电信号输出,工作不需要外加电源,是一种典型的无源传感器。

对于传感器的输出可通过示波器进行检测,下面小轨就举几张典型的故障波形作为参考!

怠速运行时采集的曲轴位置传感器波形

车辆起动困难如何解决?快来学学吧

上图中可以看出明显的缺齿!

车辆起动困难如何解决?快来学学吧

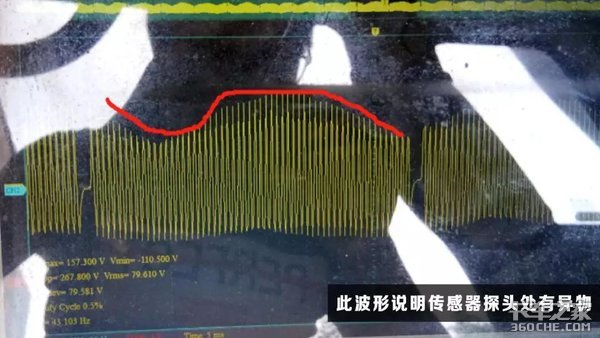

如转速一定的情况下采集到上图波形说明传感器探头处有异物!(★划重点)

3、霍尔式位置传感器工作原理及故障排查

霍尔效应是电磁效应的一种,当电流垂直于外磁场通过半导体时,载流子发生偏转,垂直于电流和磁场的方向会产生一附加电场,从而在半导体的两端产生电势差。

这一现象就是霍尔效应,这个电势差也被称为霍尔电势差。简单的理解就是当转过一个信号齿时会造成信号电压发生反转。

对于传感器的输出可通过示波器进行检测,下面小轨就带大家来看下信号波形:

怠速运行时采集的霍尔式曲轴位置传感器信号波形

车辆起动困难如何解决?快来学学吧

初步判断传感器的好坏可以通过视频的方式进行判断(视频演示)(文/卡车之家特约作者:共轨之家)

车辆起动困难如何解决?快来学学吧
