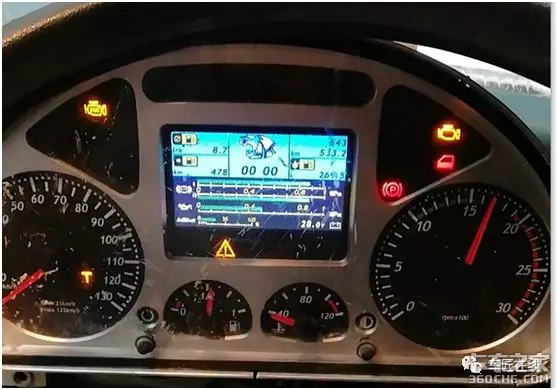

图片与文章无关

故障现象：点火锁转到起动档，东风天龙发动机不能起动。

有以下几种故障表现模式：

模式一：仪表液晶屏上没有任何故障显示，发动机不能起动。常见为油路故障，排气不净或燃油被冻住。

或者仪表液晶屏显示：“仪表与VECU通讯故障”及“仪表与EECU通讯故障”

故障排查：同时出现以上两个故障表示VECU和EECU都没有工作，多为供电故障。

1、检查点火锁ON档接通后，VECU接线0401是否有电，电源继电器是否动作。

2、检查VECU和EECU的接地线是否正常，尤其是EECU的接地线应该接起动机的负极接线柱。

模式二：仪表显示“仪表与EECU通讯故障”及“控制器未收到EECU的CAN报文”

故障排查：出现以上两个故障表示EECU未发出CAN报文。

1、检查EECU是否通电工作，25A保险是否烧断

2、检查CAN总线连接是否正确，用万用表测量CANH(黄线)和CANL(绿线)之间的电阻是否是60Ω。

3、如果以上两项检查都正常，可以判断为EECU本身故障，建议更换EECU。

注：一般情况下，仪表损坏不会影响发动机启动，但是会影响车辆的正常行驶，发动机转速被限制在1104rpm以下。在这种情况下，建议通过诊断仪读取电控系统故障。目前还没有发现由于仪表损坏造成发动机不能启动的情况!（文/卡车之家特约作者：车匠在线）
